Блок датчиков для контроля оболочек ТВЭЛ

По заказу Новосибирского Завода Химических Концентратов (ПАО "НЗХК") разработан и изготовлен основной узел автоматической установки для НК поверхности оболочек тепловыделяющих элементов (ТВЭЛ) - блок датчиков.

Назначение

Блок датчиков  предназначен для эксплуатации в составе поста неразрушающего  контроля внешнего вида ТВЭЛ ВВЭР–440,   ВВЭР–1000, ВВЭР–1500.

К состоянию поверхности оболочек предъявляются очень высокие требования. До настоящего момента проводился визуальный контроль, который отличается большой трудоемкостью и недостаточной достоверностью. Высокие требования к порогу чувствительности и производительности контроля делают задачу весьма сложной, вследствие чего предыдущие попытки автоматизировать процесс контроля были неудачными.

Разработан блок датчиков автоматической установки для НК поверхности оболочек тепловыделяющих элементов (ТВЭЛ) повышенной чувствительности.

Принцип работы

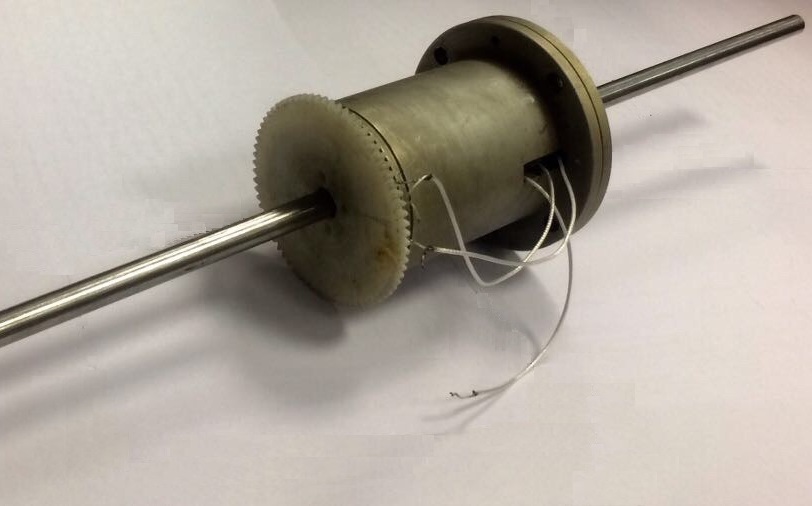

В блоке датчиков применены вихретоковые датчики специальной конструкции, вращающиеся вокруг цилиндрической оболочки ТВЭЛ, движущейся сквозь блок датчиков со скоростью 200мм/с. Помимо датчиков блок включает в себя прецизионный механизм сканирования и электронику.

Технические характеристики

Порог чувствительности:

• цилиндрическое углубление с плоским дном, диаметром 0,2 мм и глубиной 50мкм;
• продольная и поперечная риски длиной не более 5мм и глубиной 50мкм.

Вероятность обнаружения дефектов глубиной 0,05мм не менее -0,95.

Блок датчиков успешно прошел производственные испытания в составе автоматизированной установки на заводе.
