ИНТРОКОР М-150 – дефектоскоп стальных листов

Назначение

Дефектоскоп ИНТРОКОР М-150 предназначен для магнитного неразрушающего контроля стальных листов стенок и днищ резервуаров, сосудов под давлением, стенок труб, а также других объектов из ферромагнитных конструкционных сталей.

Область применения

ИНТРОКОР М-150 используется в резервуарах вертикальных стальных (РВС), в производстве листового проката, на судостроительных и судоремонтных предприятиях, строительных конструкциях и других объектах, где применяются стальные листы.

Дефектоскоп состоит из магнитного Сканера и Устройства сбора и отображения данных (УСД). В комплект входит специальная программа ПО Wintrocor для визуализации и обработки данных на ПК. Питание дефектоскопа осуществляется от аккумуляторов УСД.

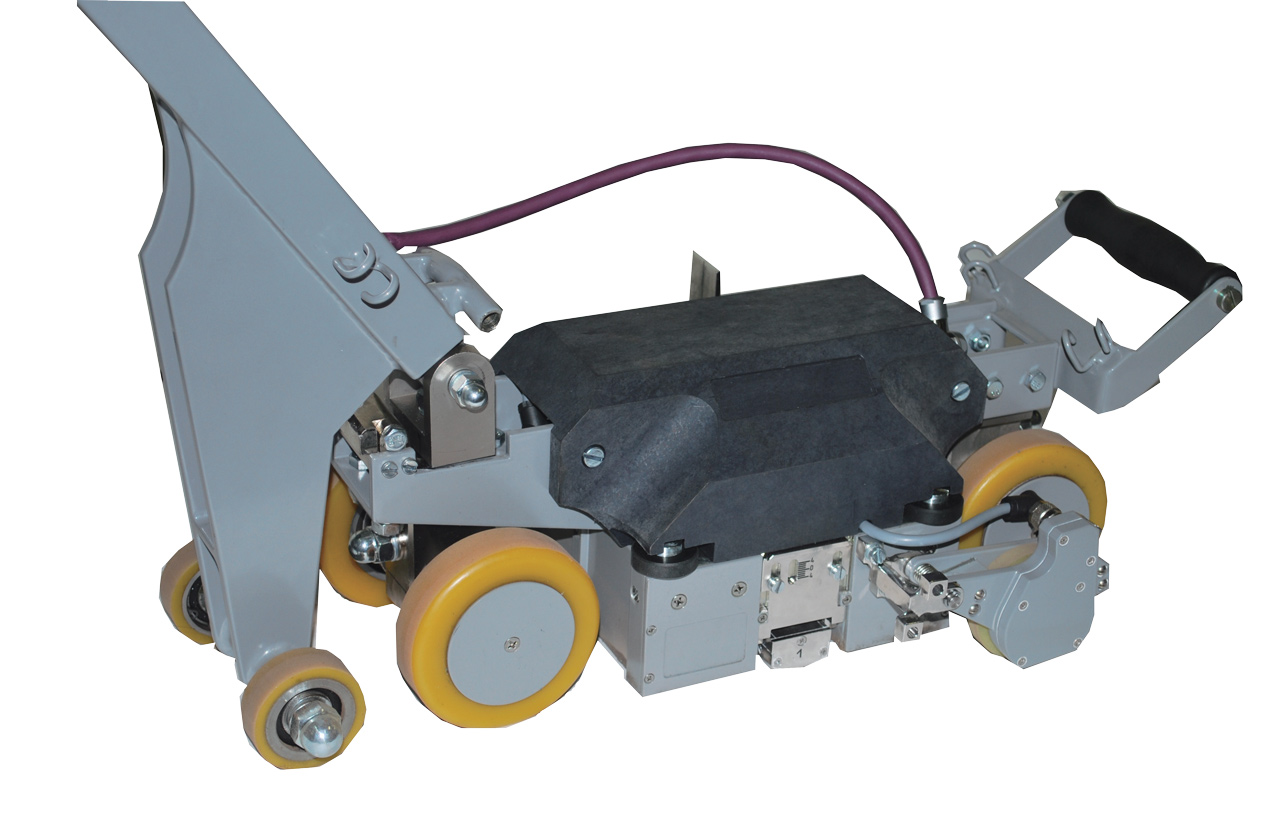

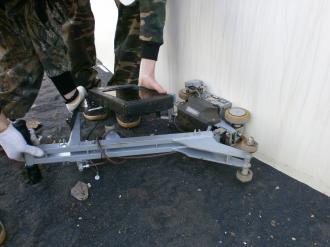

Внешний вид сканера ИНТРОКОР Сканер состоит из колесной платформы, основной и дополнительной рукояток, магнитной системы, блока датчиков, блока управления и счетчика метража.

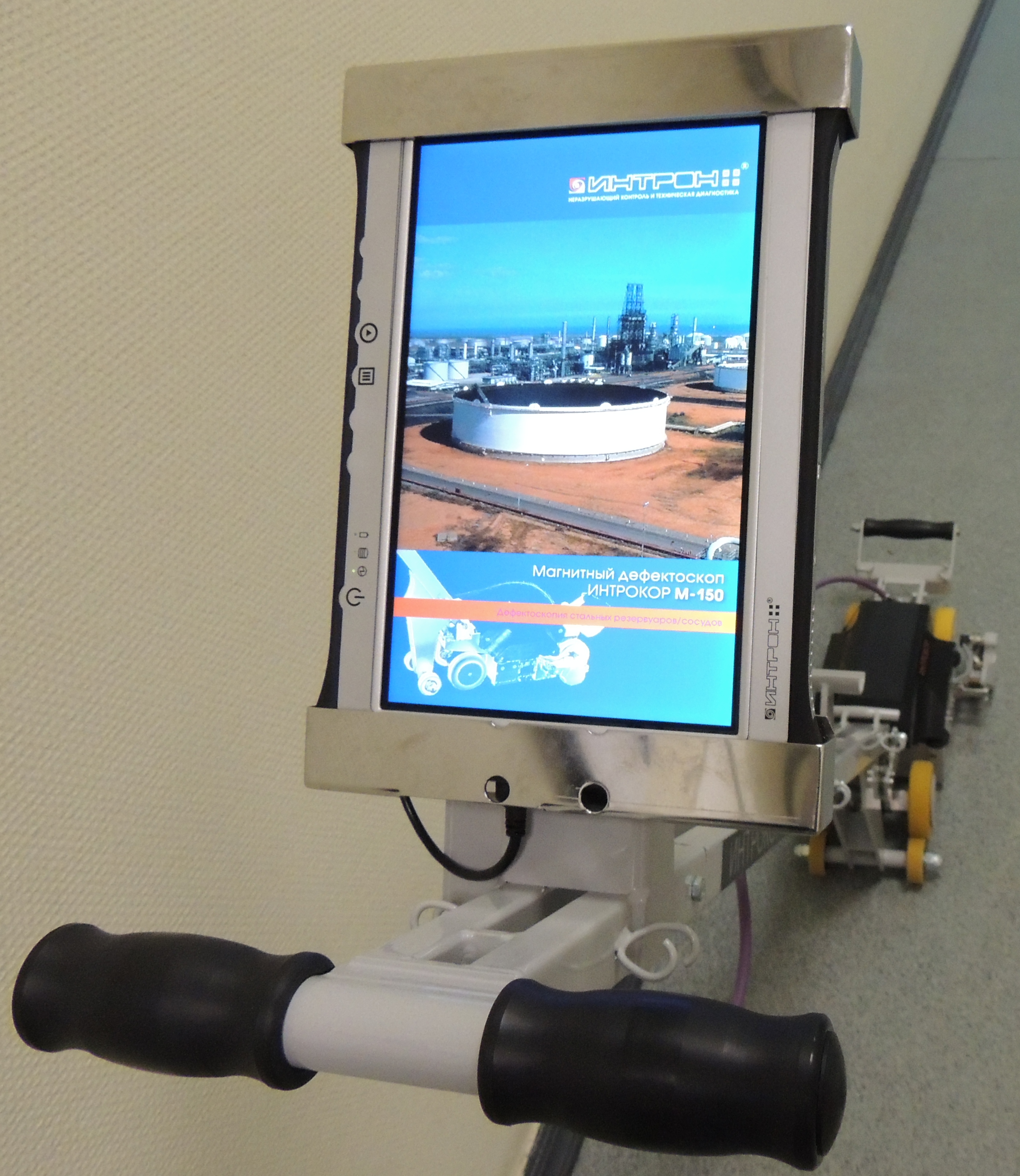

УСД ИНТРОКОР УСД представляет собой промышленный планшетный компьютер со встроенным программным обеспечением Scaner RTV.

УСД предназначено для сбора, хранения и отображения инспекционных данных в процессе контроля, получаемых с помощью дефектоскопа стальных листов ИНТРОКОР М-150.

Программное обеспечение (ПО) Wintrocor предназначено для обработки результатов, полученных с дефектоскопа ИНТРОКОР М-150.

Возможности ПО Wintrocor

импортирование в базу данных программы данные, полученные с помощью дефектоскопа ИНТРОКОР;

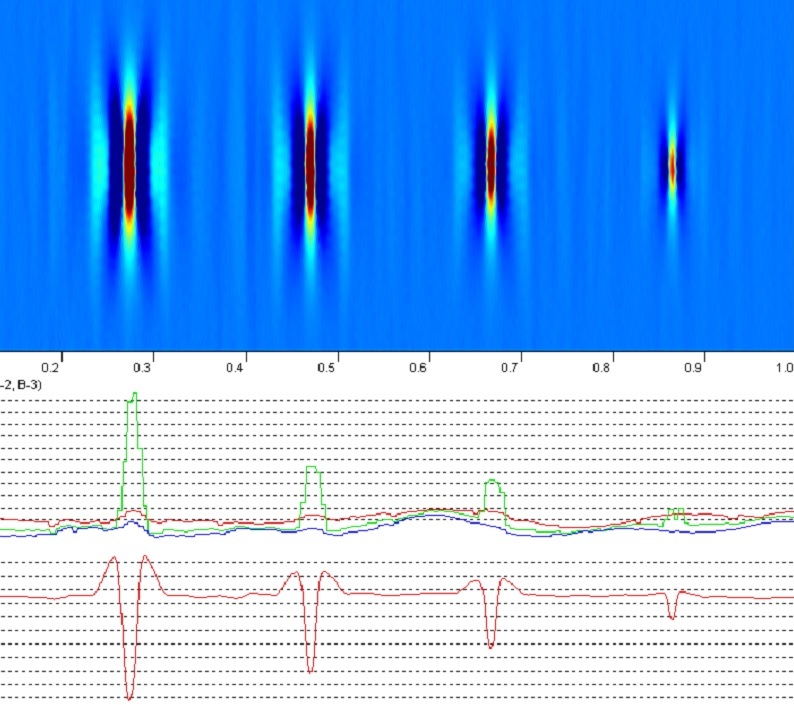

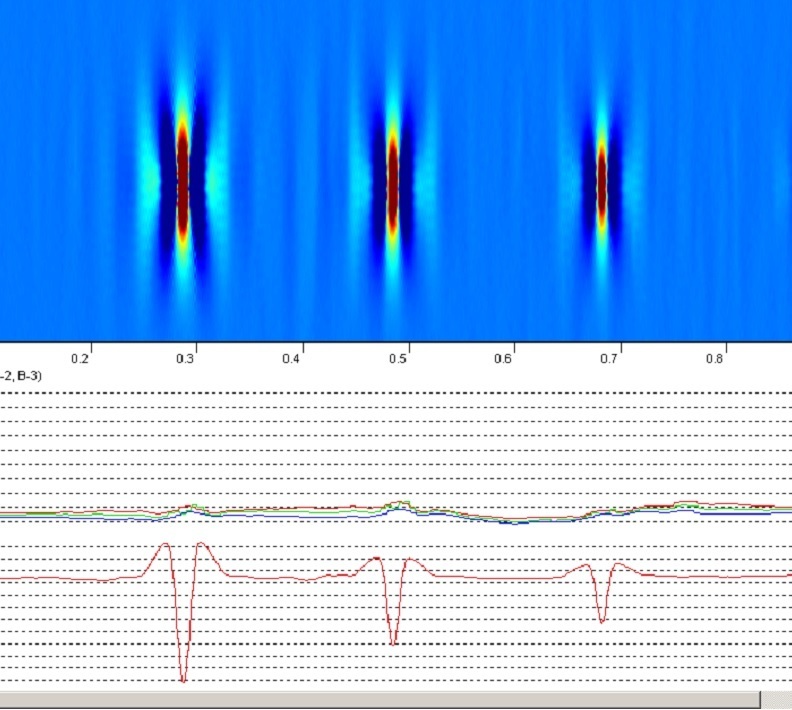

просмотр данных дефектоскопии в виде развертки типа В и типа С, а также в виде профиля вдоль и поперек проезда дефектоскопа;
изменение ширины и длины отображаемого на экране участка дефектограммы;
применение к дефектограмме ВЧ- или НЧ-фильтр с перестраиваемой
полосой пропускания;
проведение измерения геометрических размеров и амплитуды сигнала по дефектограмме;
расчет и отображение в графическом виде толщину листа и зазора между датчиком и поверхностью листа;
проведение объединения дефектограмм отдельных проездов для составления дефектограммы целого листа;
осуществление автоматического поиска дефектов, а также настройка
операции поиска дефектов вручную;
автоматическое создание заключения по дефектоскопии листов на основе редактируемого шаблона;
автоматическое создание схемы расположения дефектов на листе;
создание карты днища с расположением дефектных листов или отдельных дефектов на листах.

Системные требования

Программа Wintrocor является 32-битной программой и рассчитана на работу под управлением операционной системы Windows XP/Vista/7/8.1.
Аппаратная конфигурация персонального компьютера (ПК): процессор архитектуры х86 не ниже Intel Pentium 4, оперативная память - не ниже 256Мб, объем свободной памяти на жестком диске - не менее 32 Мб.

ИНТРОКОР М-150 позволяет с высокой производительностью обнаруживать коррозионные поражения днища и стенок, производить оценку размеров дефектов, документировать результаты контроля, составлять карты толщин. Дефектоскоп обнаруживает поражения внутренней и наружной поверхностей (точечную и общую коррозию, трещины, риски). Контроль может производиться через защитное покрытие, при этом определяется толщина покрытия.

В дефектоскопе ИНТРОКОР М-150 реализуются магнитный и вихретоковый виды неразрушающего контроля (ГОСТ 18353-79). Магнитная система Сканера намагничивает контролируемый участок стального листа. Магнитные поля рассеяния, созданные дефектами листа, преобразуются на выходе блока датчиков (БД) в электрические сигналы, которые через блок управления (БУ) и устройство сопряжения (УС) поступают в устройство сбора и отображения данных (УСД), выполненное на основе промышленного компьютера со встроенным программным обеспечением Scaner RTV. Опрос магнитных и вихретоковых датчиков управляется импульсами от счетчика метража (СМ).

Толщина стальных листов от 4 до 16 мм;
Чувствительность не хуже 10% от толщины листа (для точечной потери металла диаметром от 4 мм и трещин длиной от 20 мм);
Толщина защитного покрытия до 6 мм;
Погрешность определения толщины листа не более 15%;
Погрешность определения толщины защитного покрытия не более 0,5 мм;
Погрешность определения положения дефектов относительно точки отсчета дистанции не более 10 мм;
Ширина полосы сканирования 150 мм;
Скорость сканирования до 1 м/сек;
Масса 20 кг;
Пылевлагозащищенное исполнение.

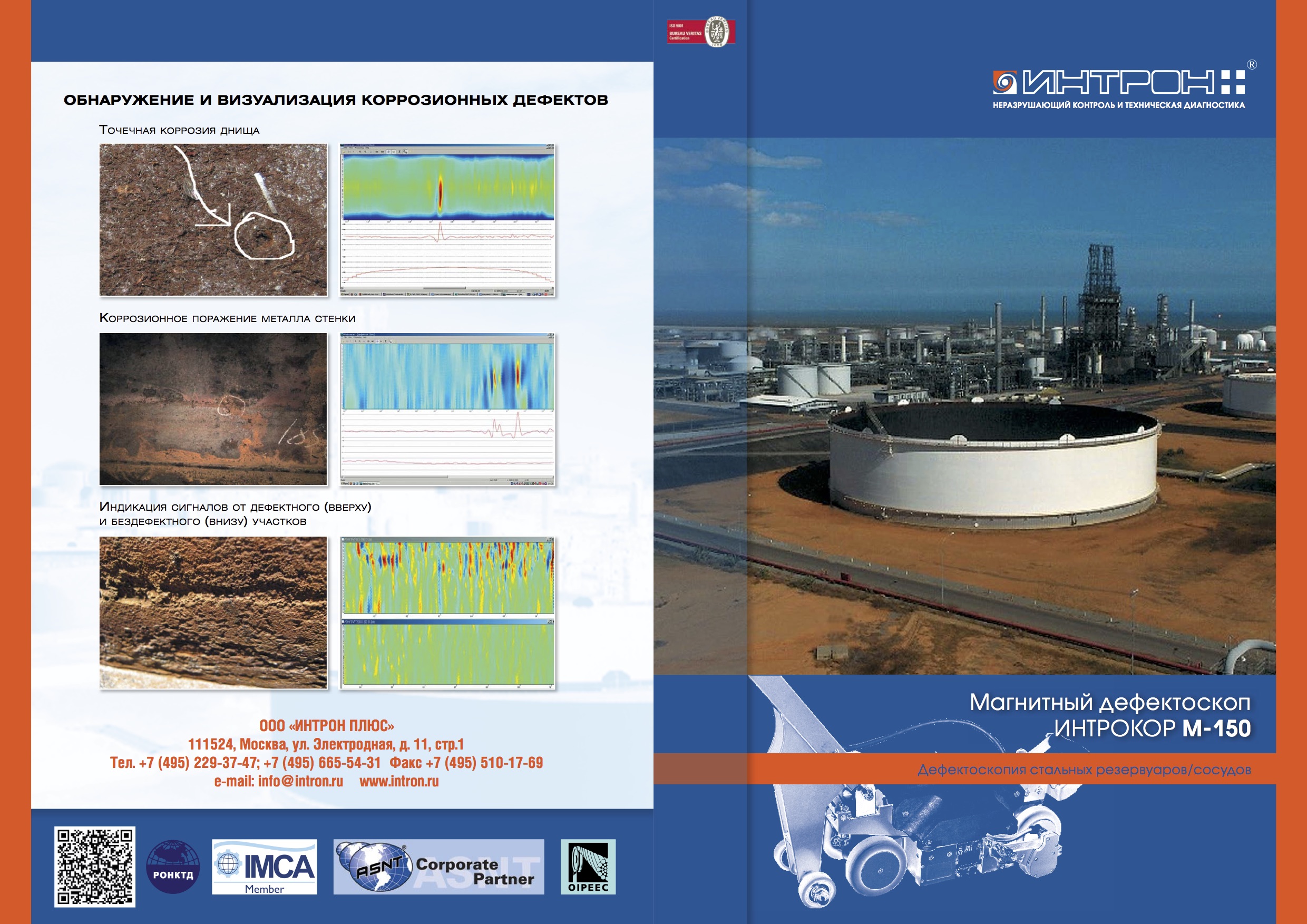

Скачать буклет ИНТРОКОР М-150
