El equipo para la inspección de cables INTROS

Información general

Cada cable de acero, que está sujeto a corrosión, a la abrasión y la fatiga, fallará algún día si no se descarta a tiempo. El equipo para la inspección de cables de acero INTROS permite la medición simultánea y precisa de la pérdida de sección metálica (LMA) y la detección de defectos localizados externos e internos (LF), así como de los alambres rotos, cordones, corrosión por picadura. El equipo INTROS es capaz de inspeccionar los cables a una velocidad de hasta 4 m/s y puede usarse durante la producción de cables o su operación.

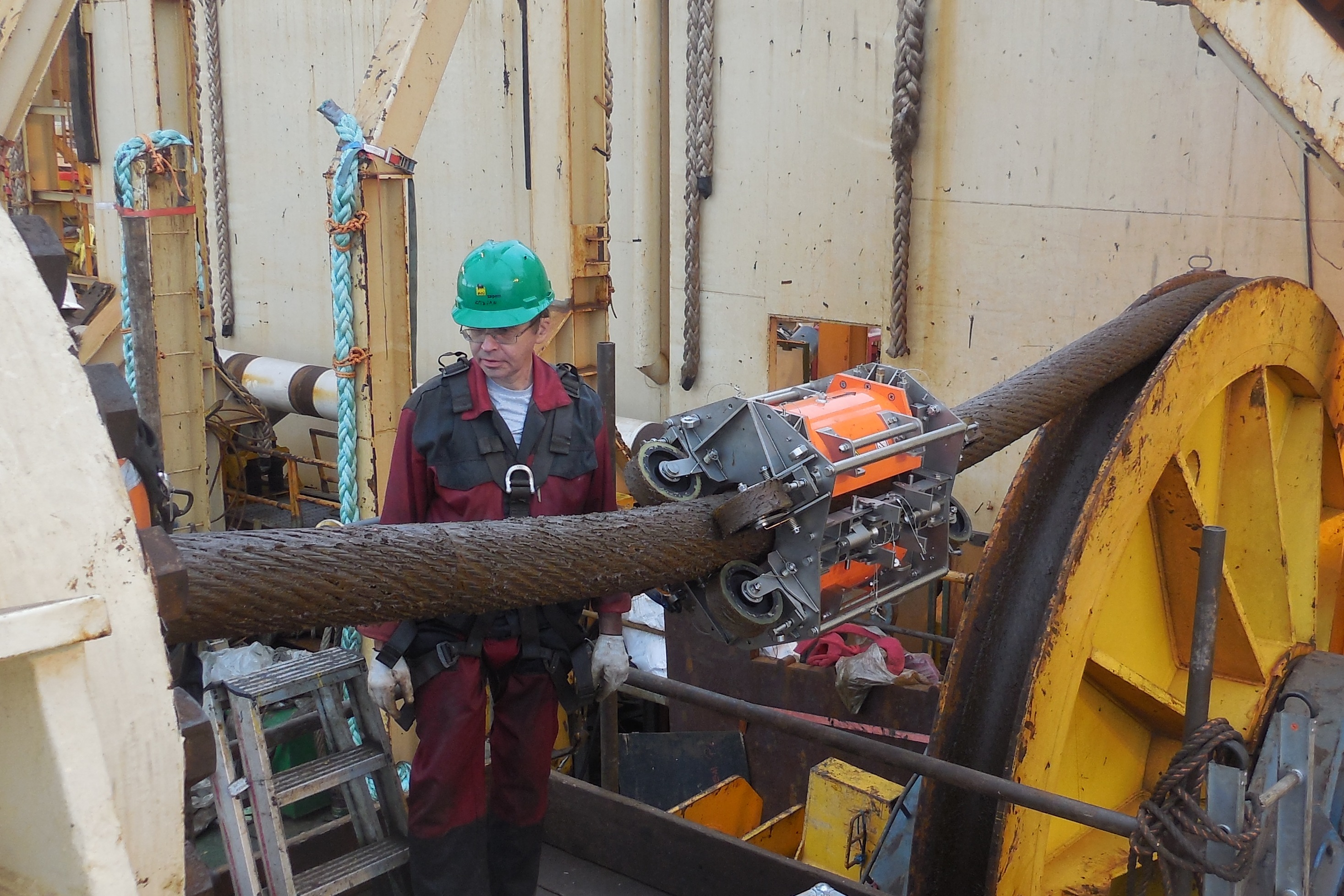

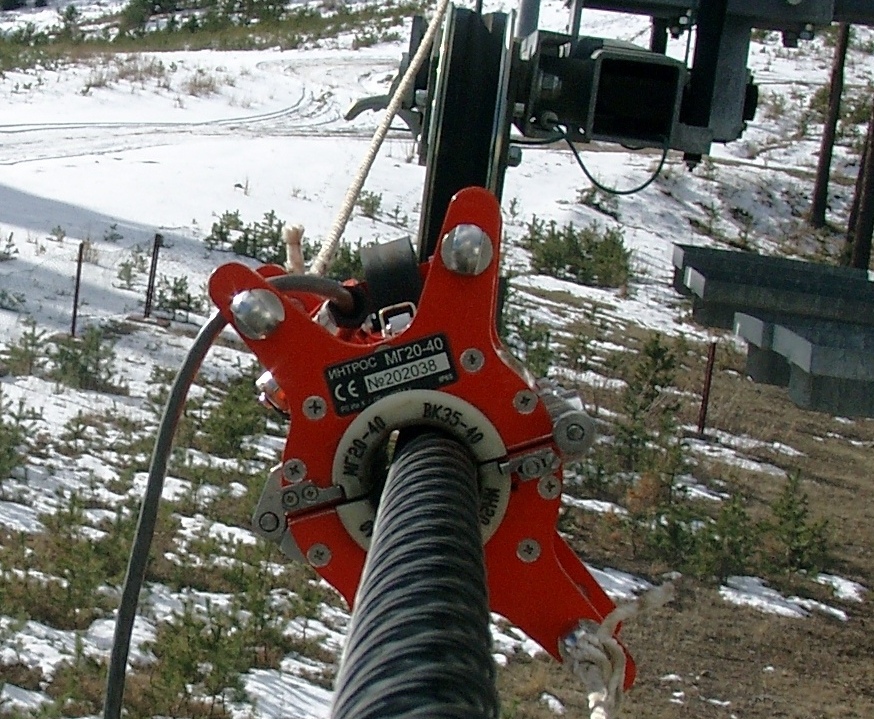

INTROS es ampliamente utilizado para inspeccionar cables en minas subterráneas y de superficie, grúas y equipos de izaje pesados en tierra y en alta mar, vías de cable, cables de puentes, elevadores, cables de chimeneas y mástiles, líneas de transmisión de alta tensión aéreas, etc.

El funcionamiento del equipo se basa en el principio de fuga del flujo magnético (MFL), ya que el equipo utiliza potentes imanes permanentes para saturar magnéticamente el cable bajo inspección. Solo en caso de saturación magnética, es posible obtener la alta precisión y sensibilidad del equipo.

El equipo INTROS está compuesto de una cabeza magnética, un recopilador de datos y el programa Wintros. El programa propio Wintros es un medio poderoso que permite descargar y analizar los datos de la inspección de los cables. El programa Wintros RTV para la visualización en línea de los diagramas, es muy conveniente para algunas aplicaciones específicas. El programa Wintros RTV está disponible bajo pedido.

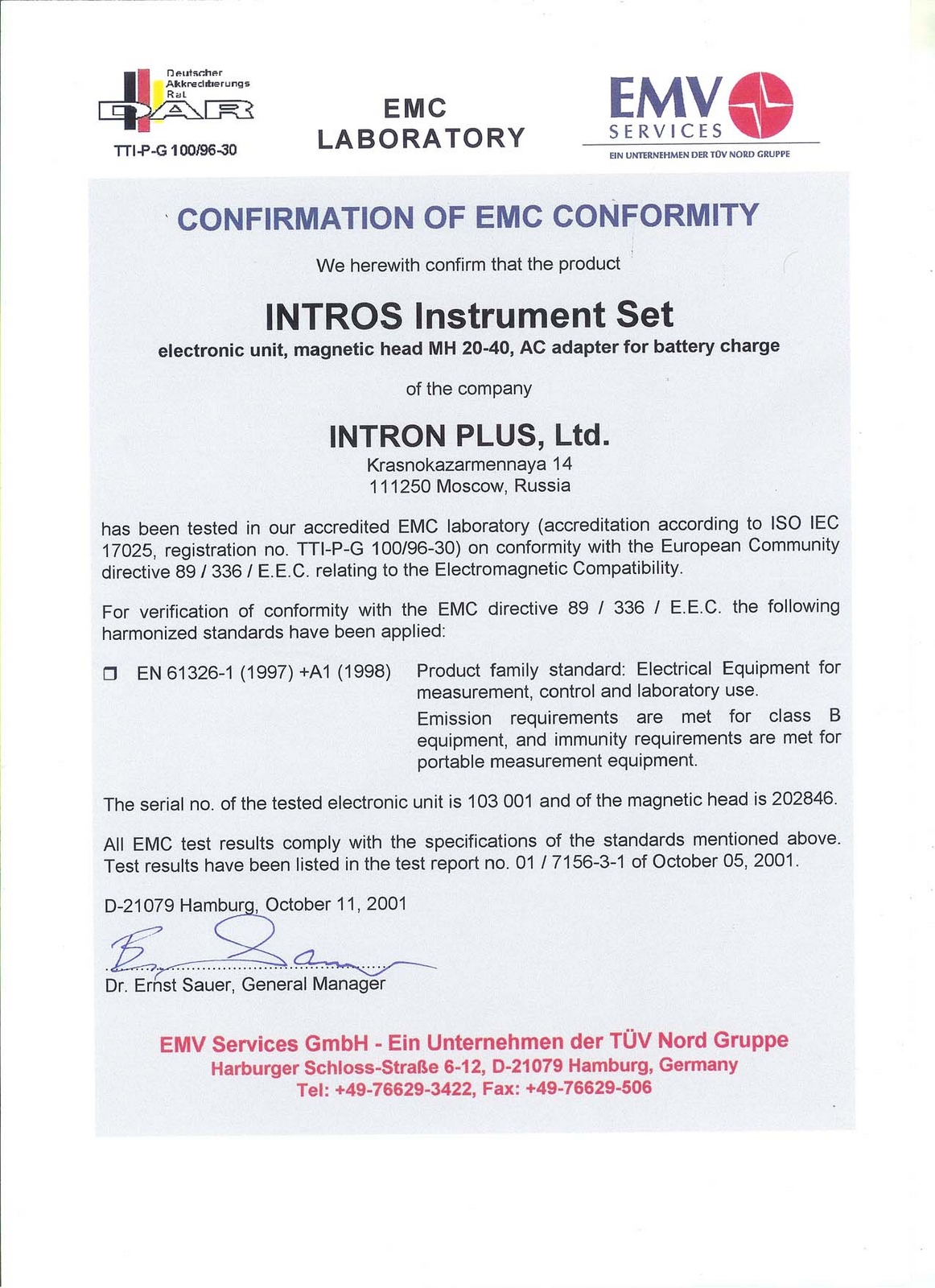

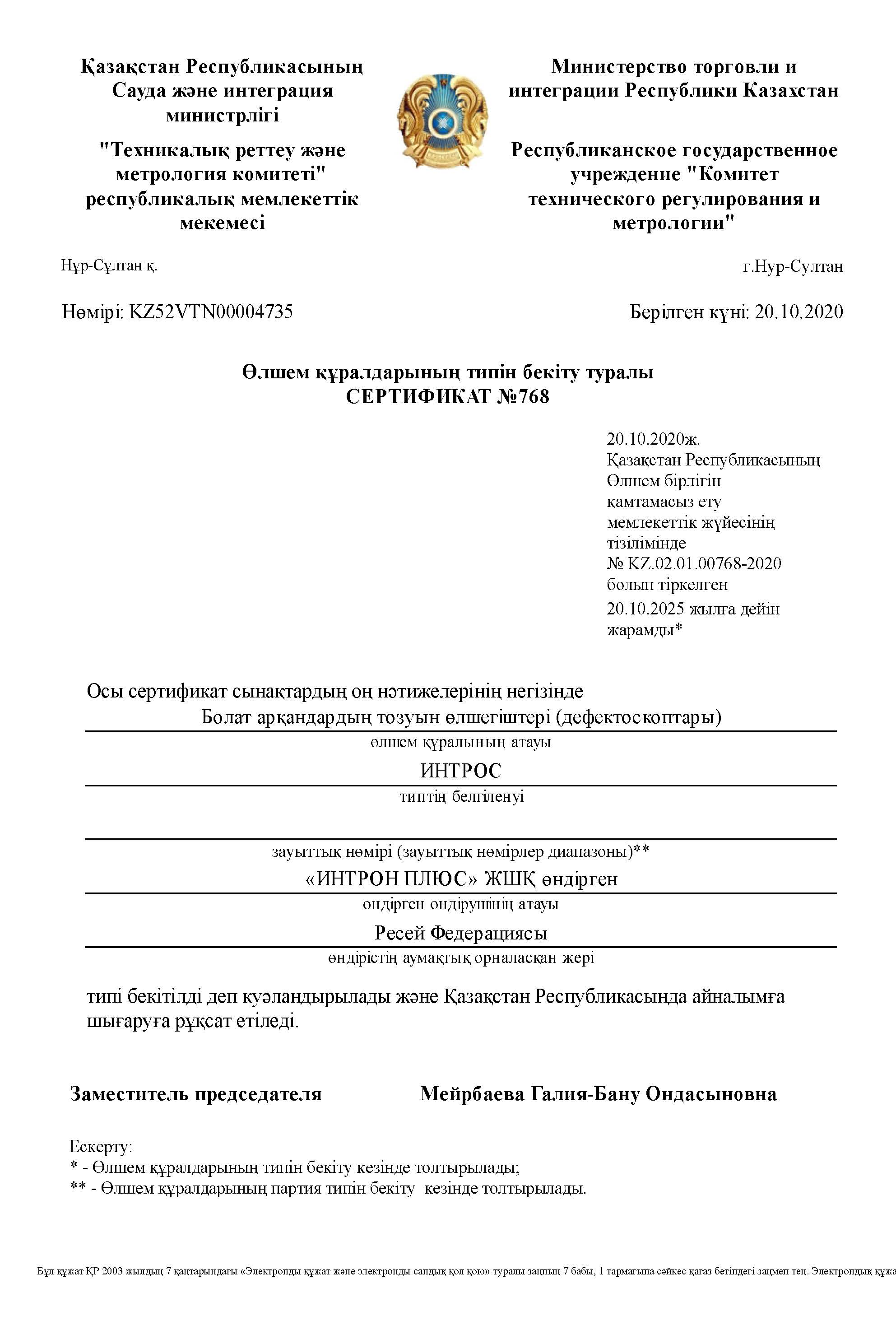

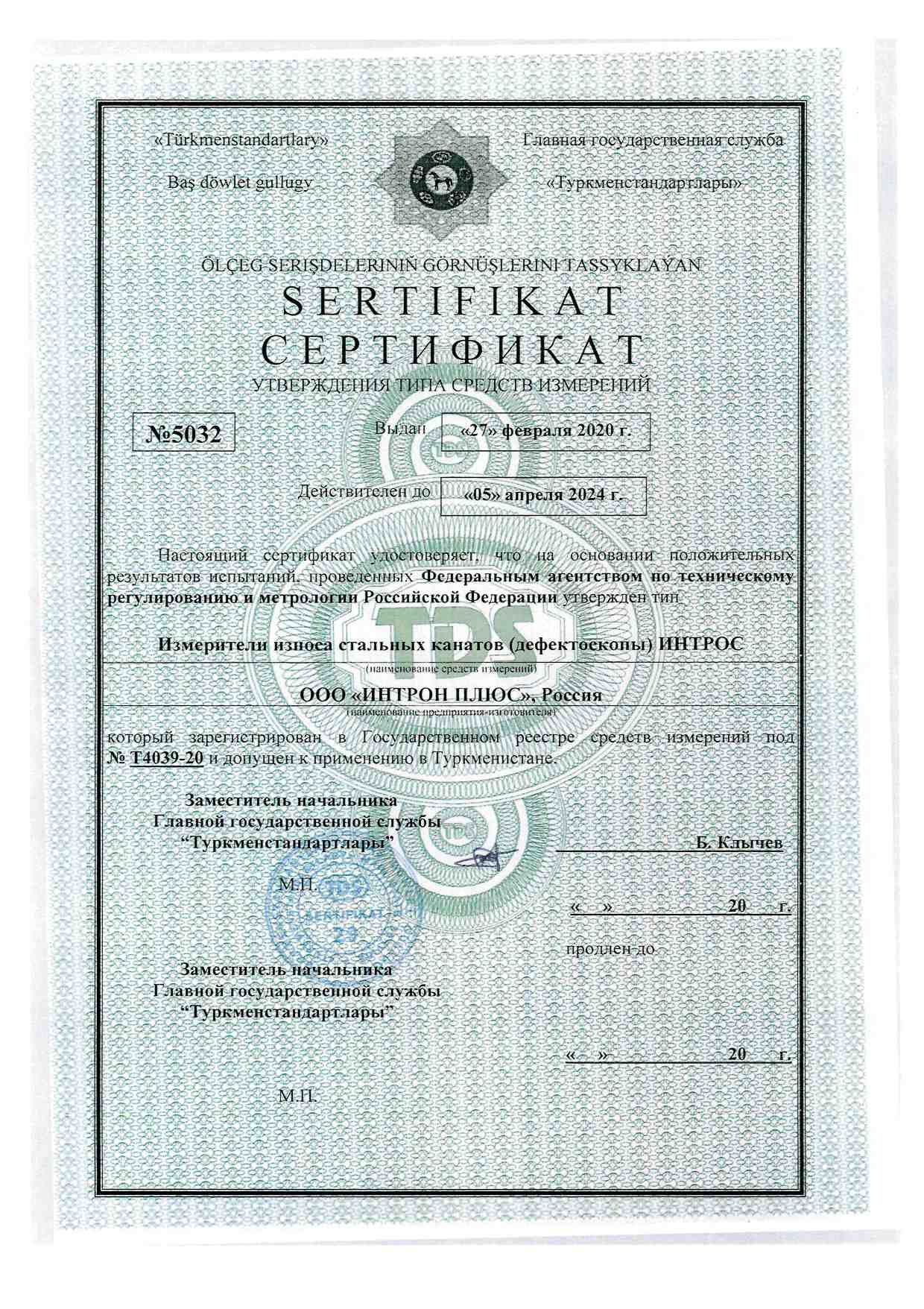

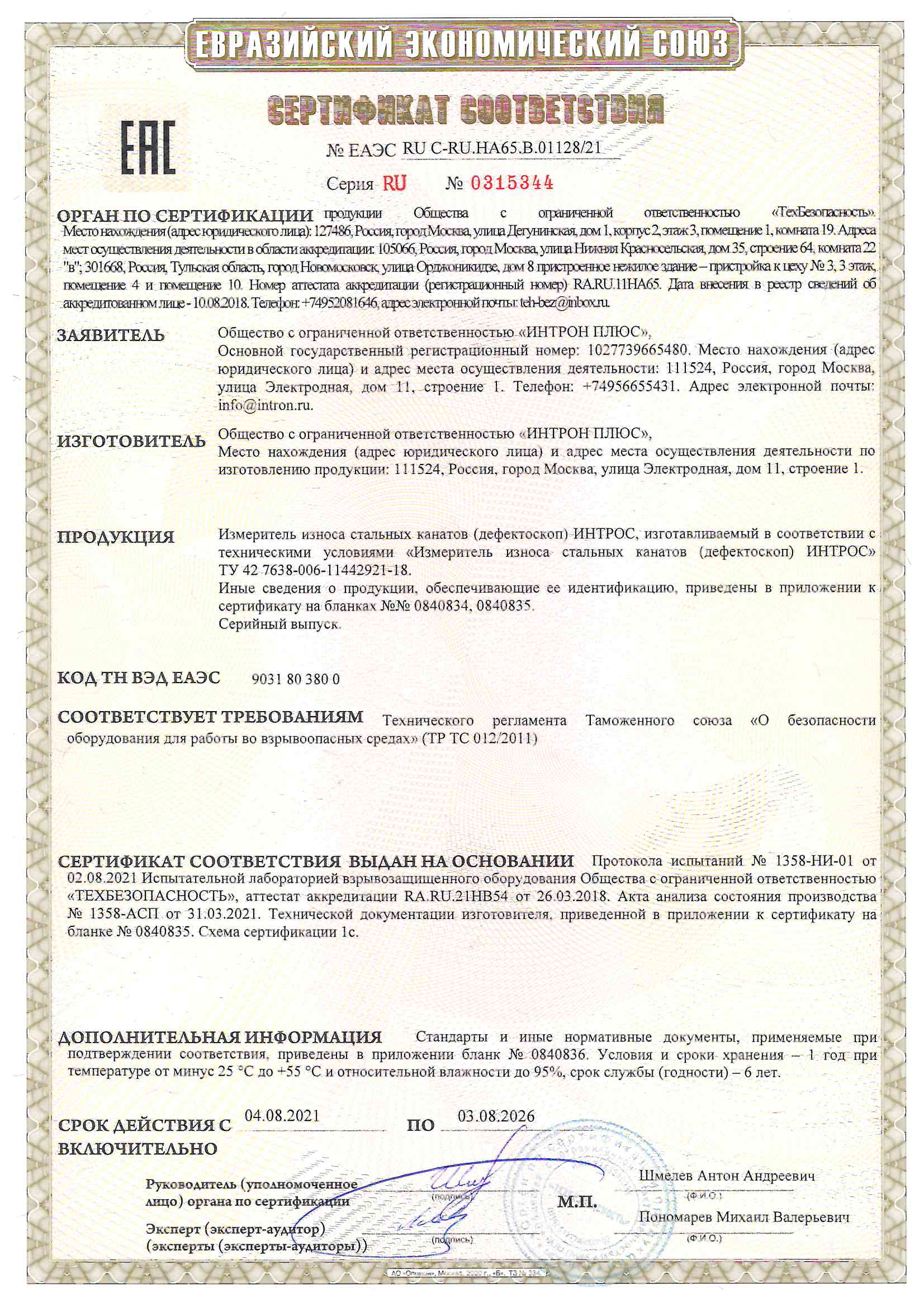

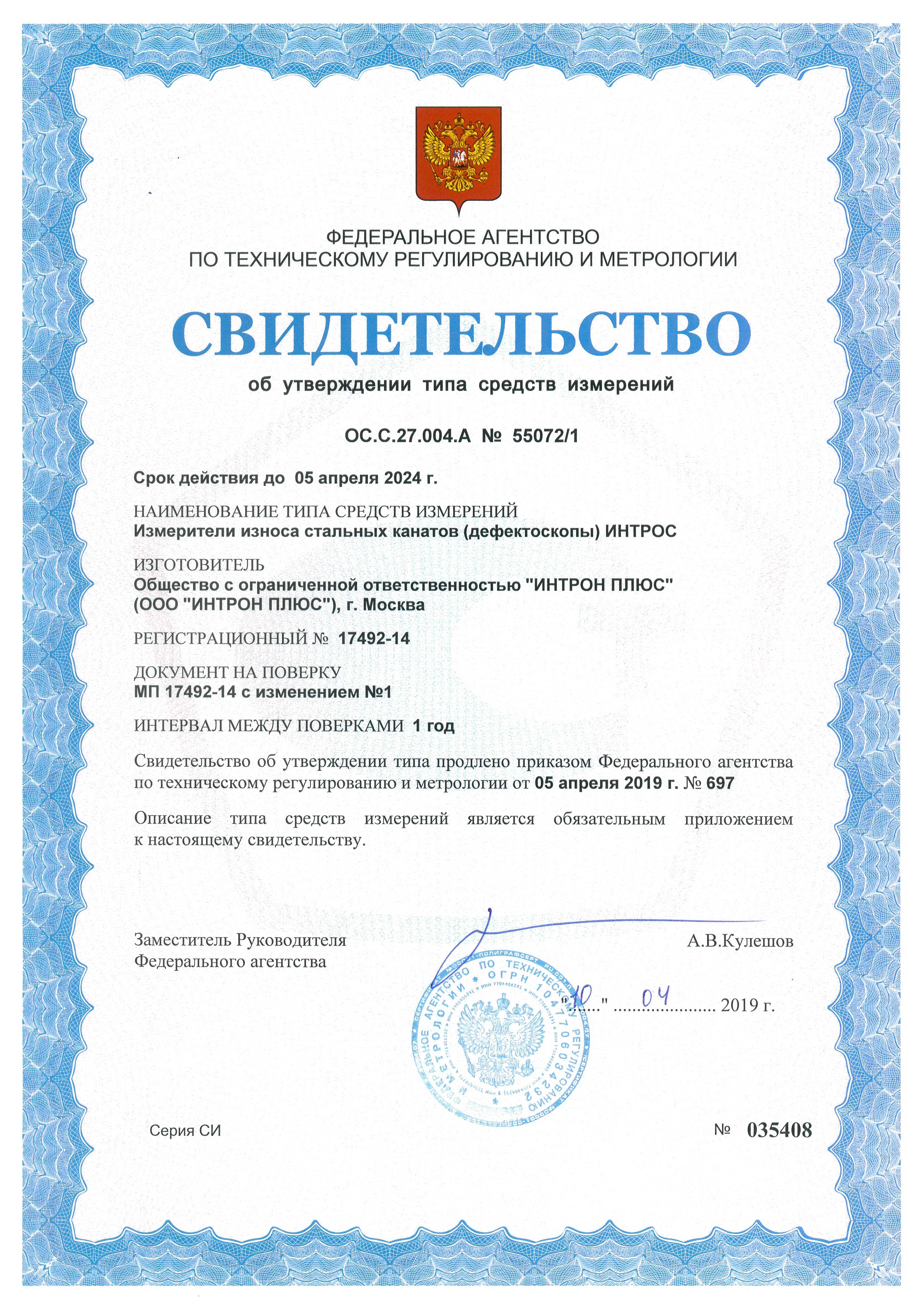

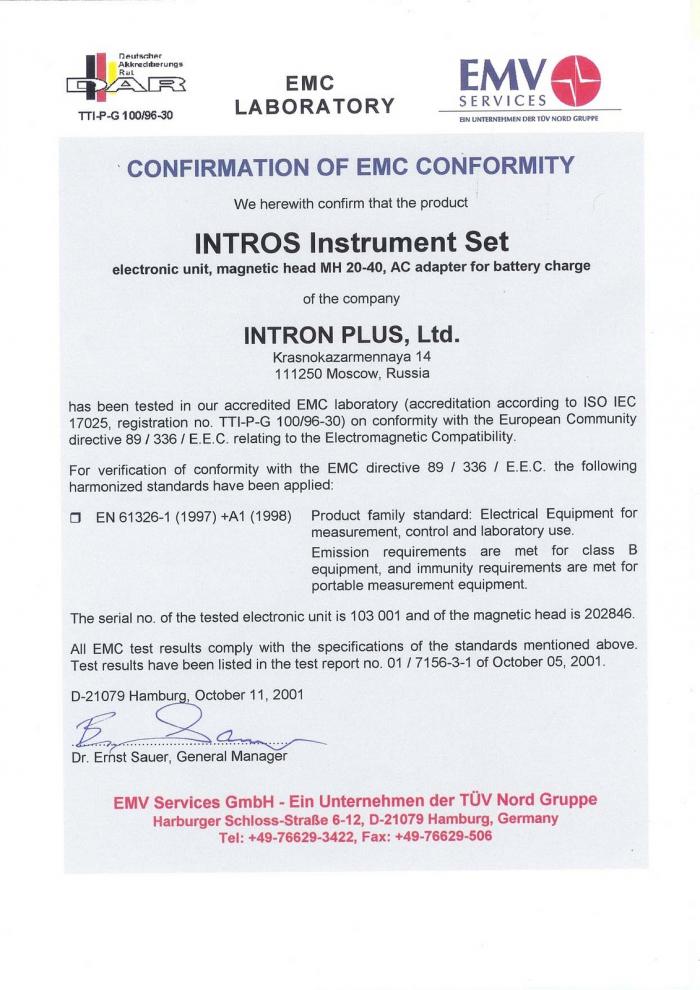

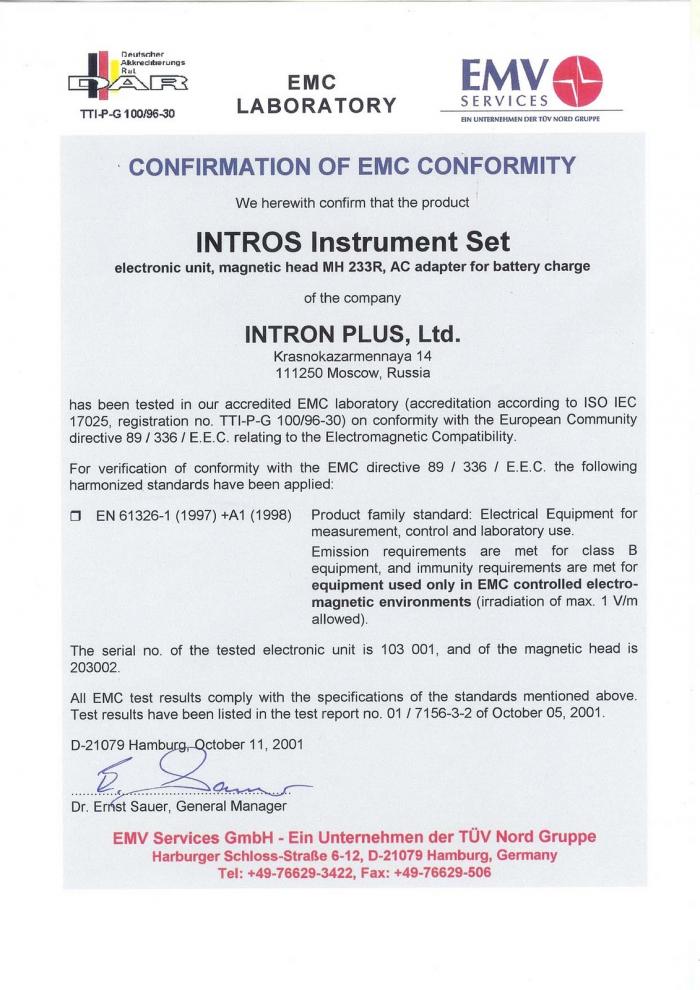

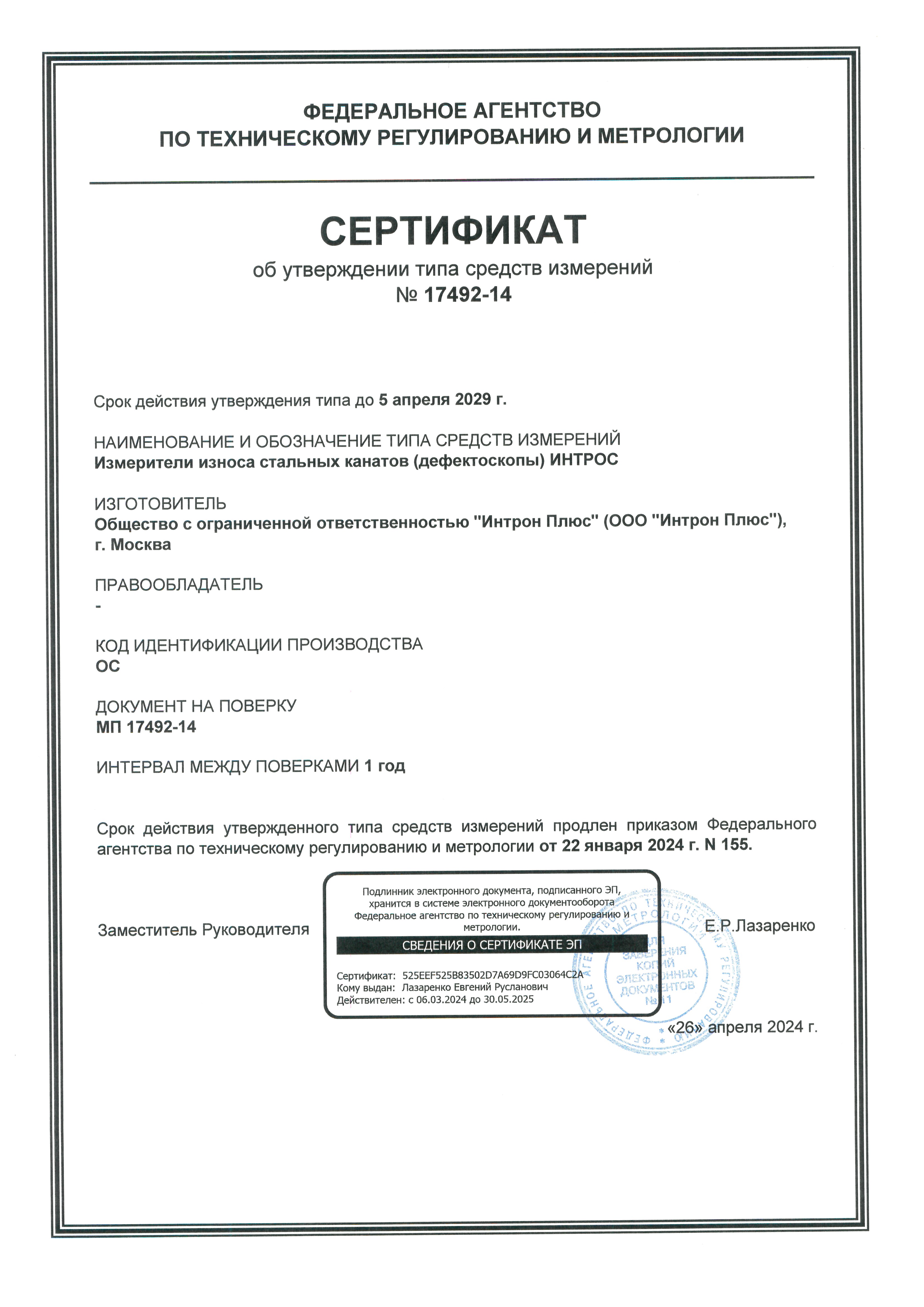

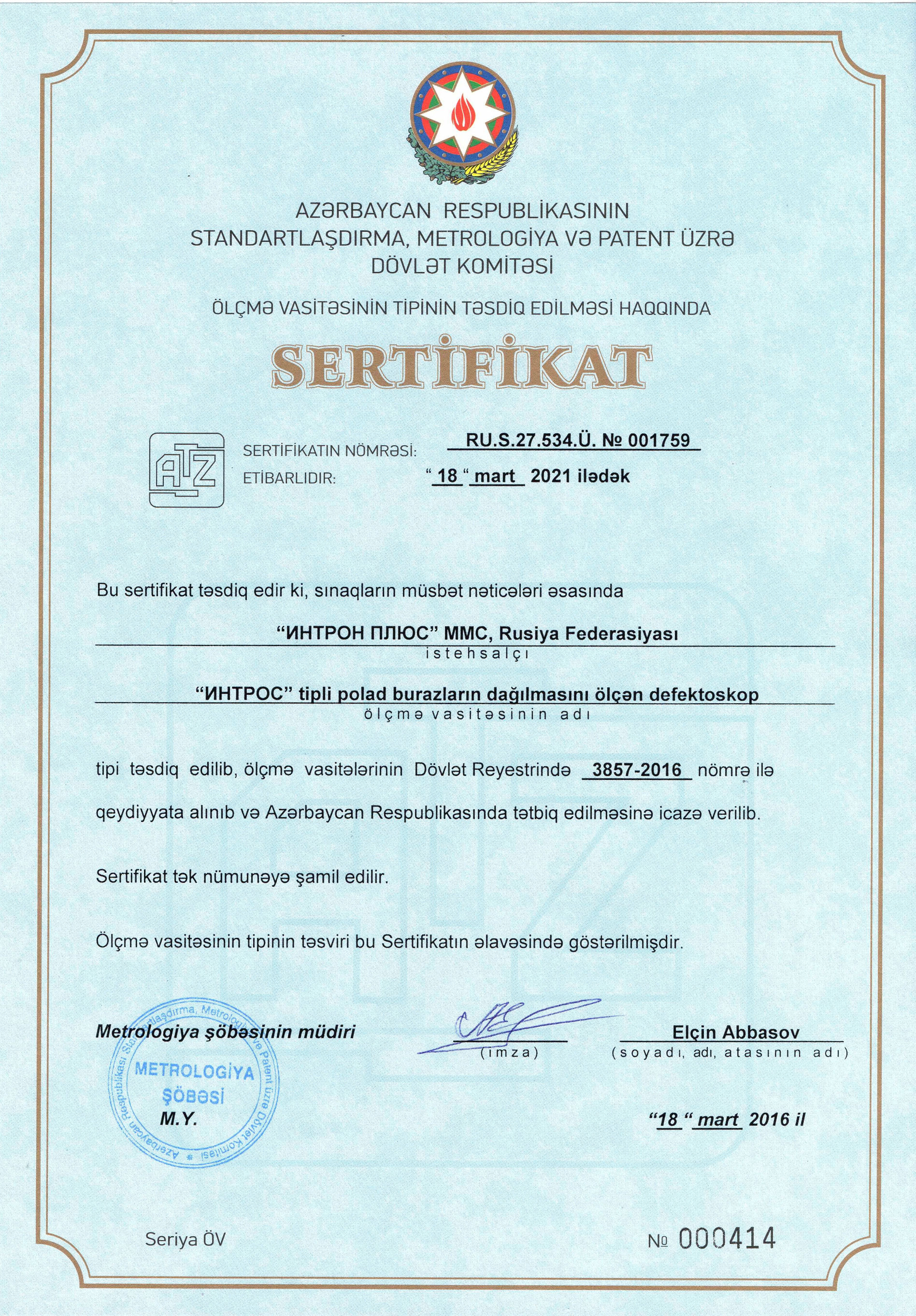

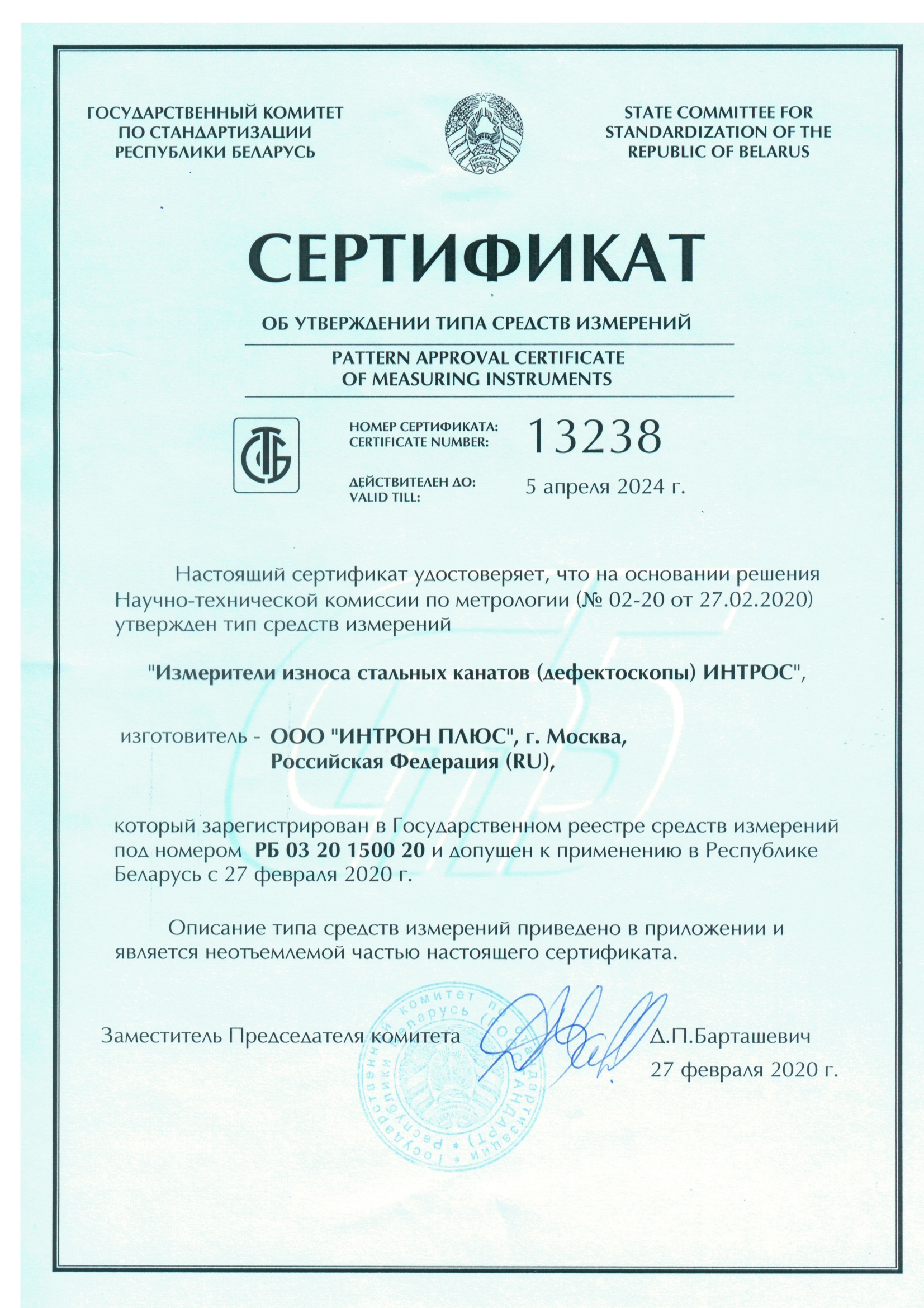

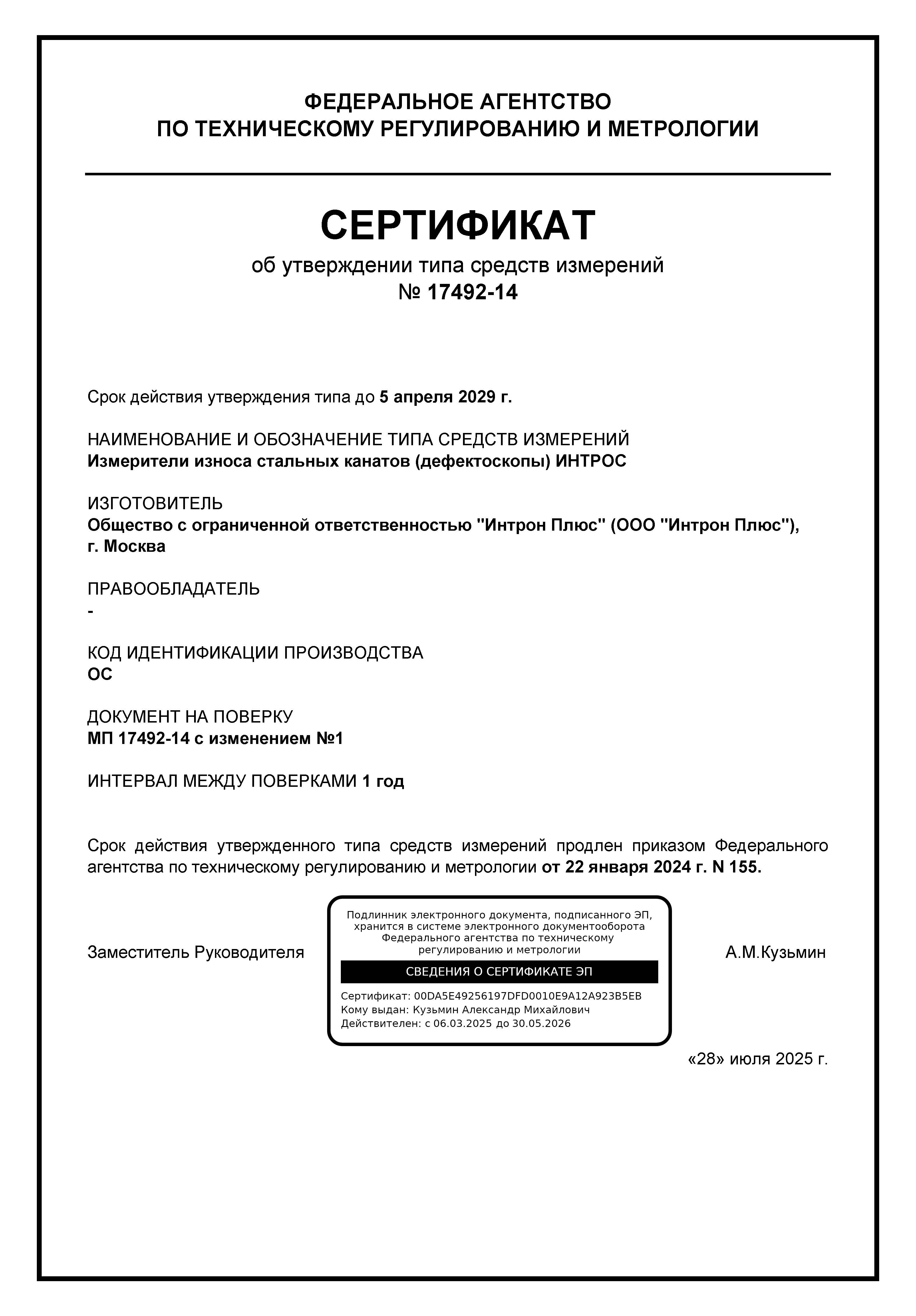

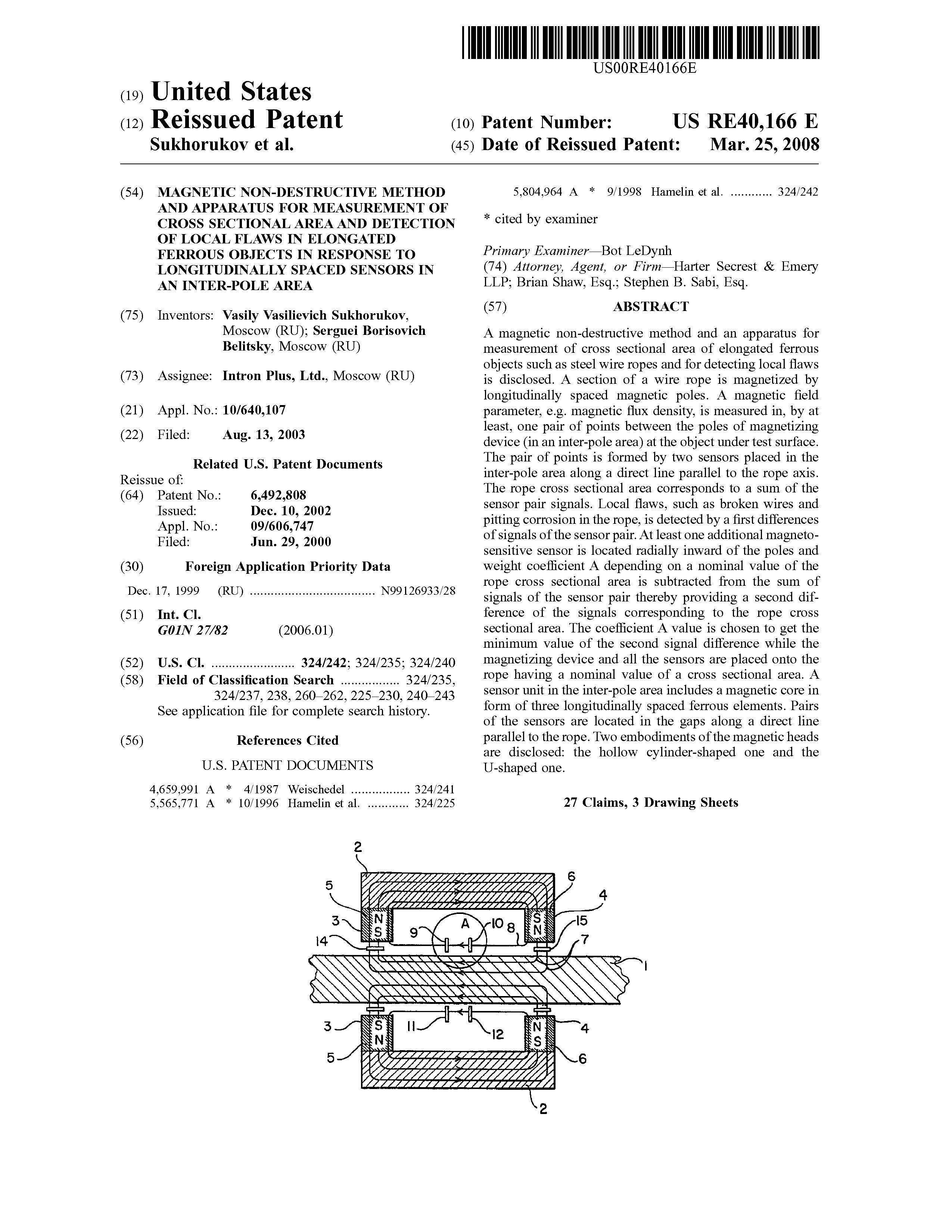

Certificados
Folleto

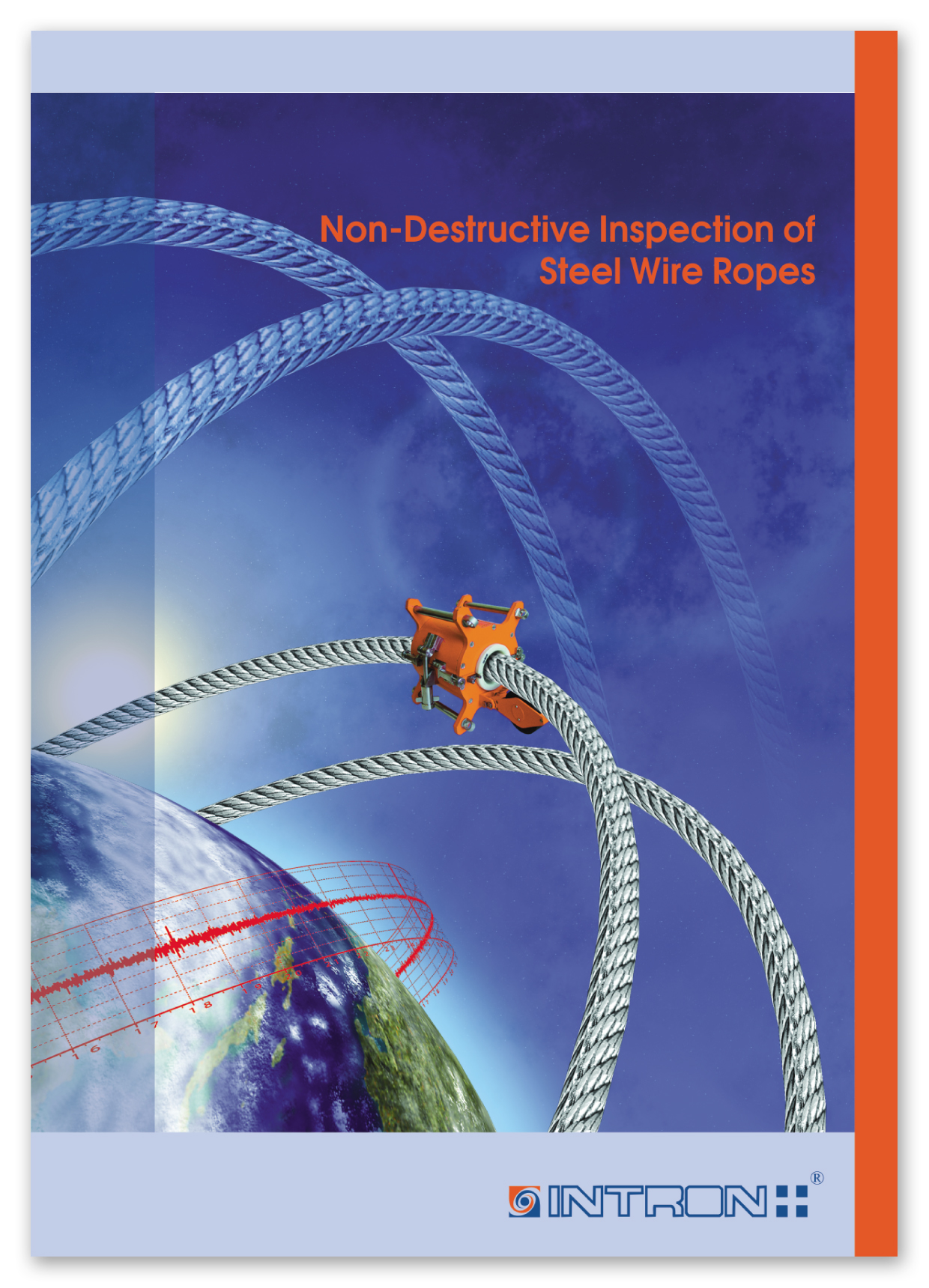

Cargar el folleto INTROS

La unidad recopiladora de datos INTROS está diseñada para recopilar y almacenar datos de la inspección realizada con la cabeza magnética e indicar los datos en línea. La unidad recopiladora funciona a baterías y está conectada a una cabeza magnética mediante un cable especial.

Existen dos versiones de la unidad recopiladora de datos disponibles:

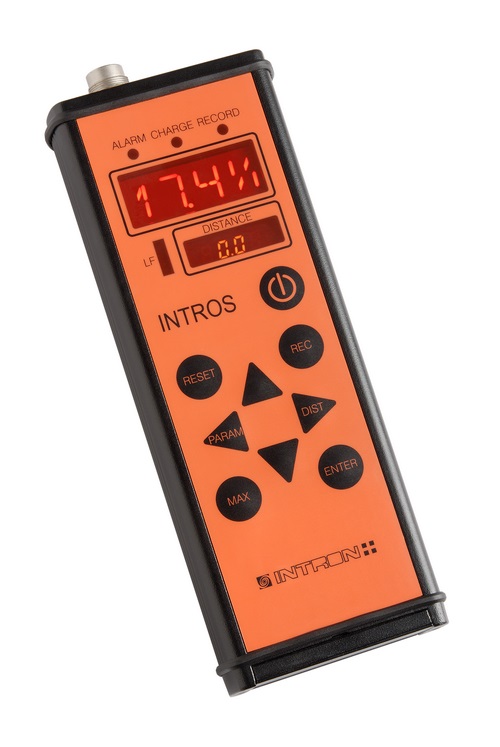

Versión 1. Unidad recopiladora de datos BU-16

Электронный блок дефектоскопа ИНТРОС

La unidad recopiladora de datos de bolsillo con 2 pantallas LED, teclado resistente al agua, baterías recargables de tamaño AA, con capacidad de descarga. Disponible en diseño regular y a prueba de explosivos. Compatible con todas las cabezales magnéticas a excepción de las cabezas MH 6-26, MH 22-45 y MH 100-175.

Tamaño 230 x 85 x 35 mm
Peso 0,7 kg
Memoria de la unidad recopiladora de datos 16 Mb
Temperatura ambiente -10°…+50°C
6 horas de funcionamiento continuo
Protección IP 65
Cable de conexión con la cabeza magnética de hasta 8 m de longitud

Versión 2. Unidad recopiladora de datos BU-M

Новый электронный блок дефектоскопа ИНТРОС

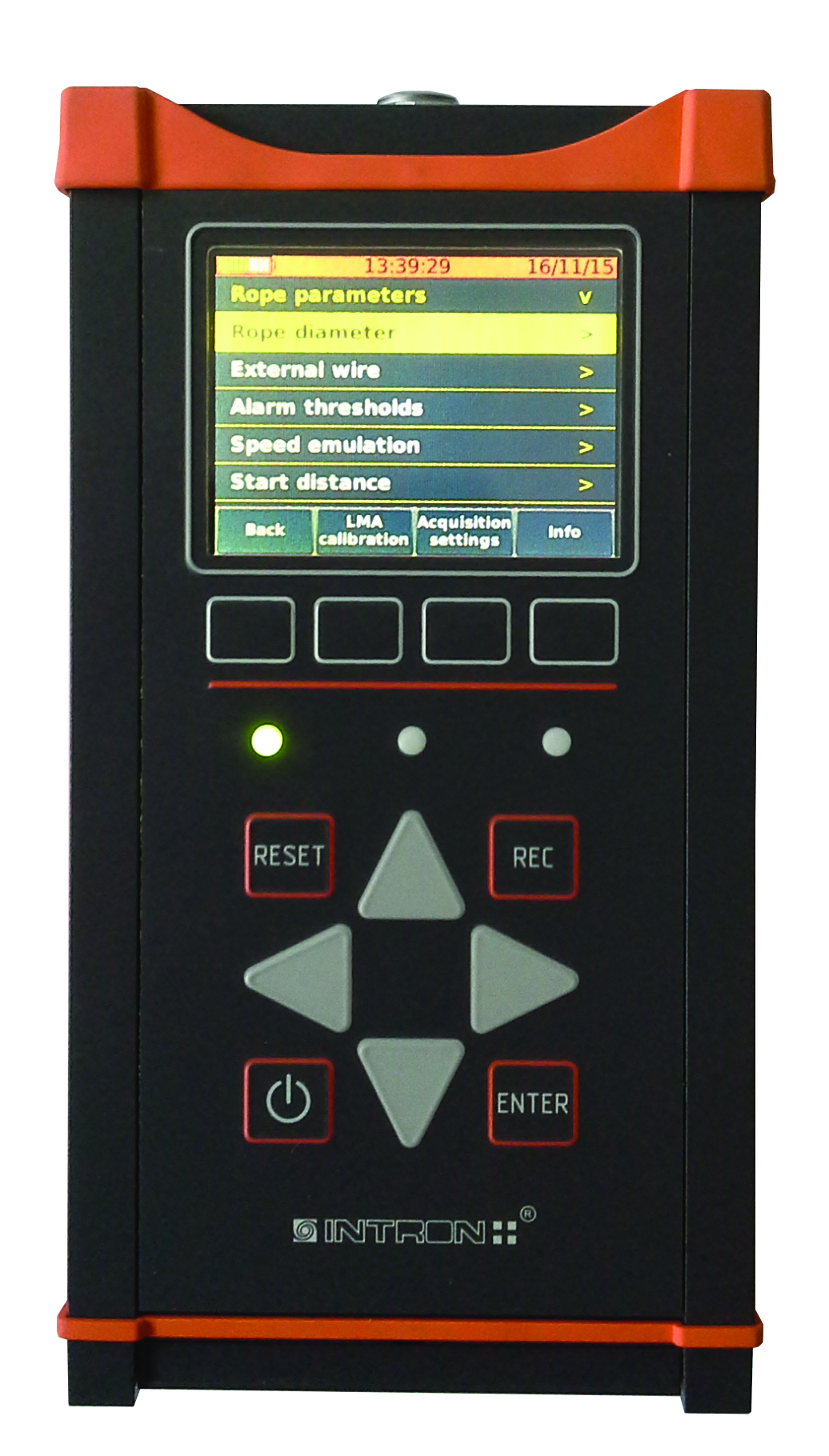

La unidad recopiladora de datos es de tamaño pequeño con pantalla gráfica iluminada, interfaz amigable para el cliente, teclado a prueba de agua, batería de litio recargable, indicador del nivel de batería, capacidad de descarga. Actualmente la versión a prueba de explosión no está disponible. La unidad recopiladora de datos permite visualizar los gráficos inmediatamente después de la inspección. Compatible con todas las cabezas magnéticas excepto los diseñados para inspección de cuerdas llanas llanas y de goma.

Tamaño 235 x 125 x 37 mm
Peso 1 kg
Memoria 4/8 Gb
Tempertura ambiente -25°…+55°C
6 horas continuas de operación
Protección IP65
Cable de conexión con la cabeza magnética de hasta 20 m de longitud

El conjunto de las cabezas magnéticas incluyen cabezas para la inspección de cables trenzados, es decir, cables de sección transversal redonda, así como de cables planos y cables planos con goma o caucho. Los cables redondos tienen una variedad de aplicaciones, mientras que los cables planos y de goma se utilizan generalmente como cables de balance en minas.

Table 1. Lists magnetic heads for inspection of stranded ropes of round cross section.

Cabezas magnéticas para cables redondos	Diámetro del Cable, mm	Peso, kg	Unidad recopiladora de datos	IP nivel

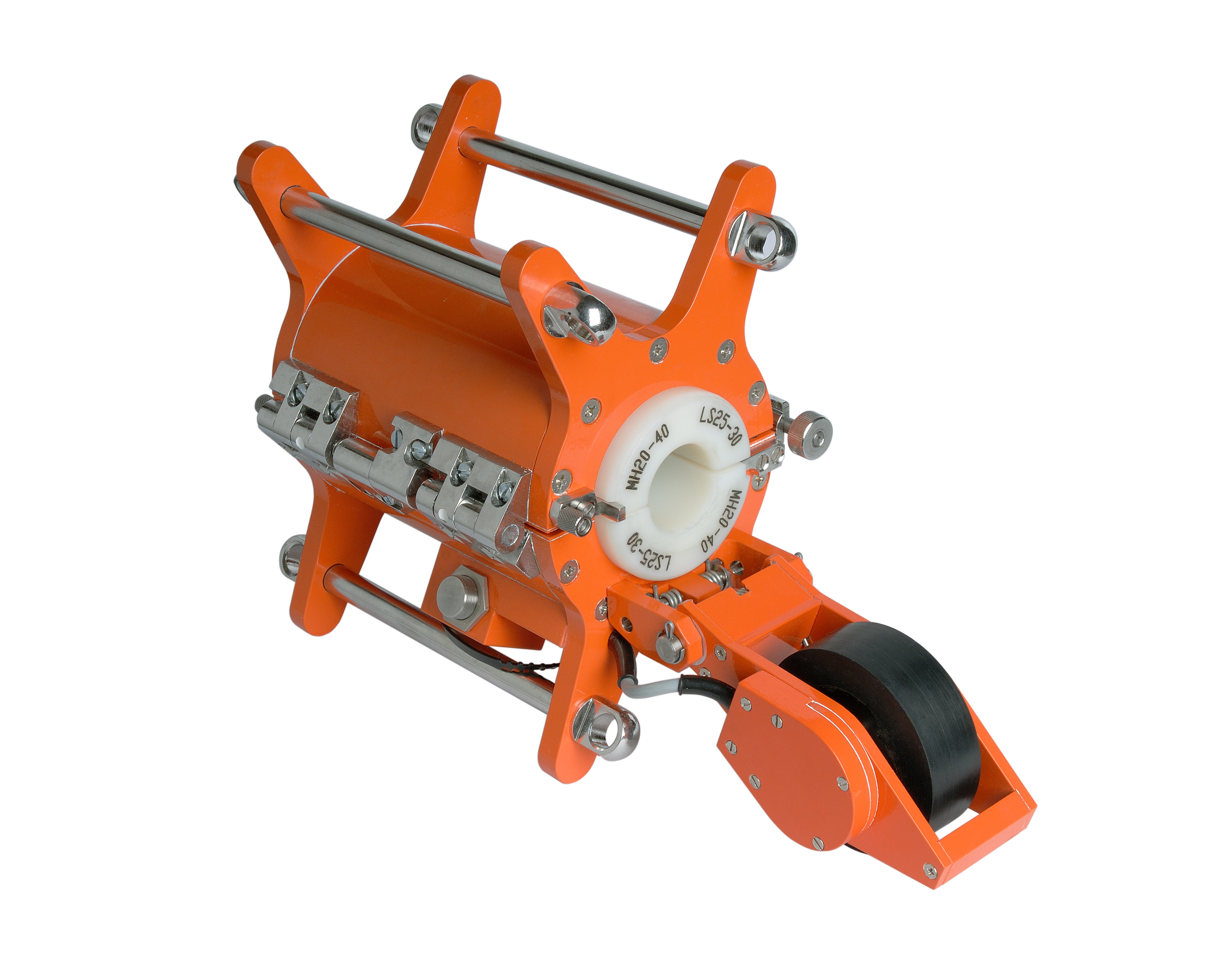

МH 6-24F	desde 6 hasta 24	3	BU-16 or BU-M	IP54

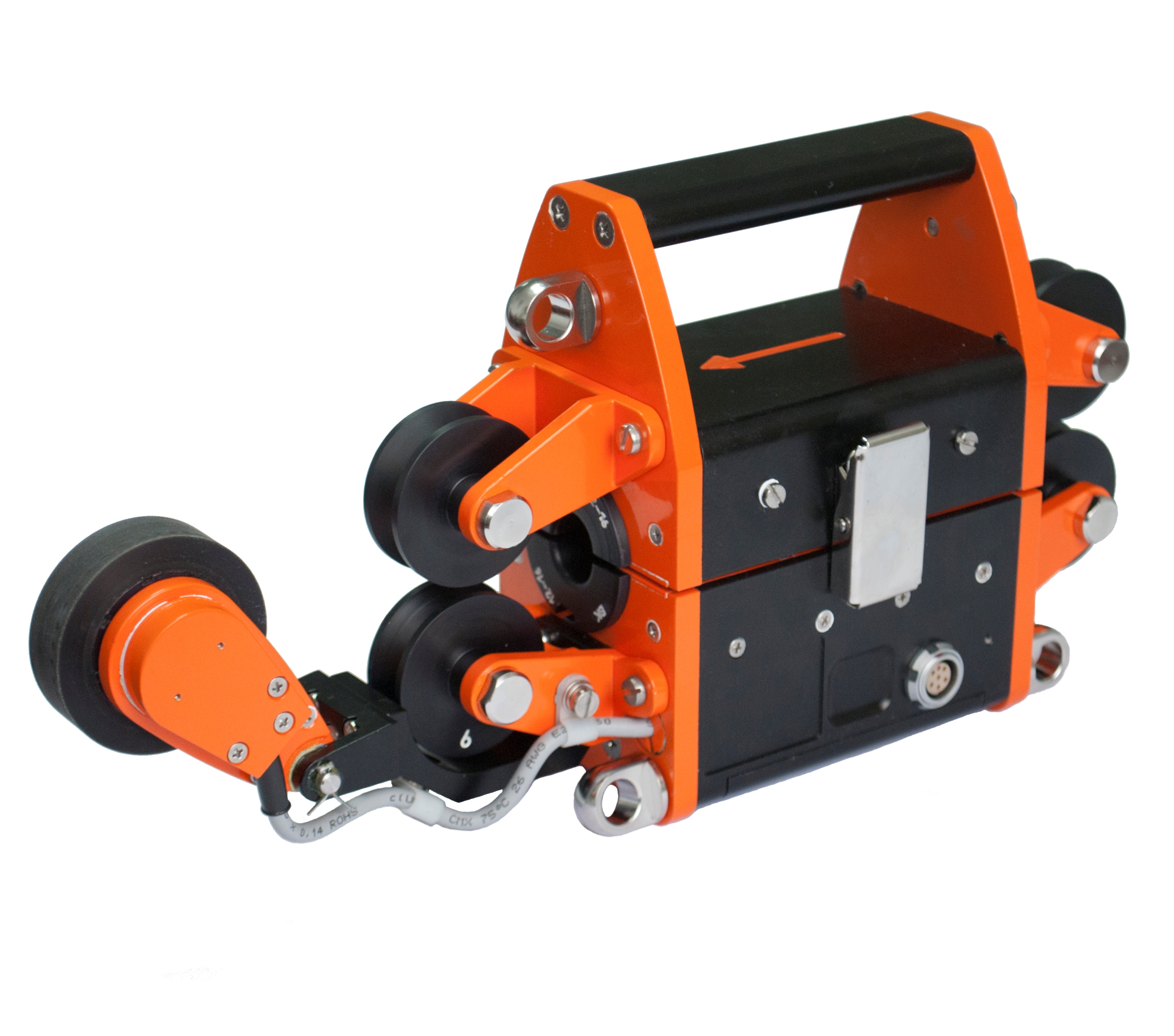

МH 6-26	desde 6 hasta 26	4	BU-M	IP67
МB 8-24*	desde 8 hasta 24	3	--	IP54

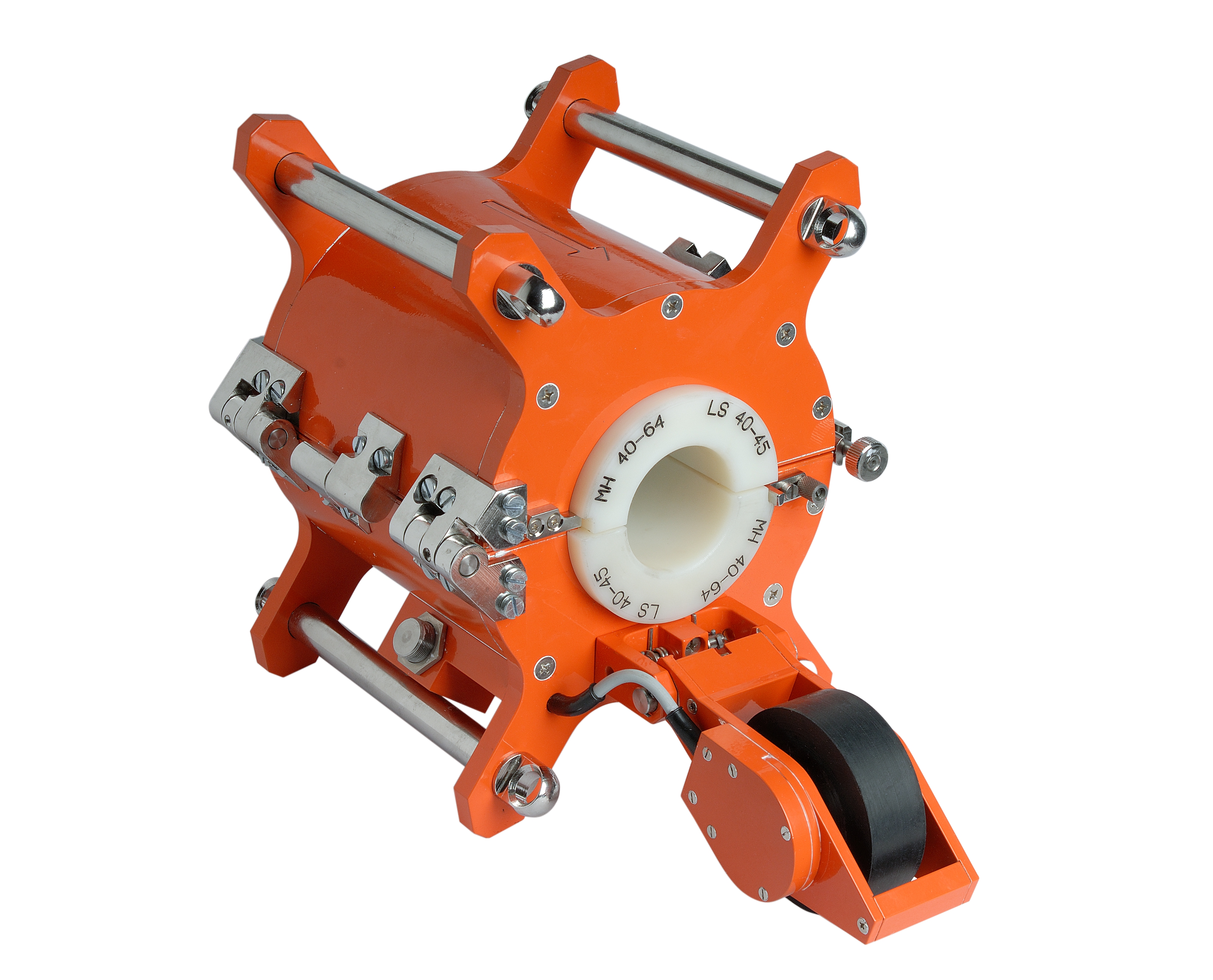

МH 20-40	desde 20 hasta 40	8	BU-16 or BU-M	IP65

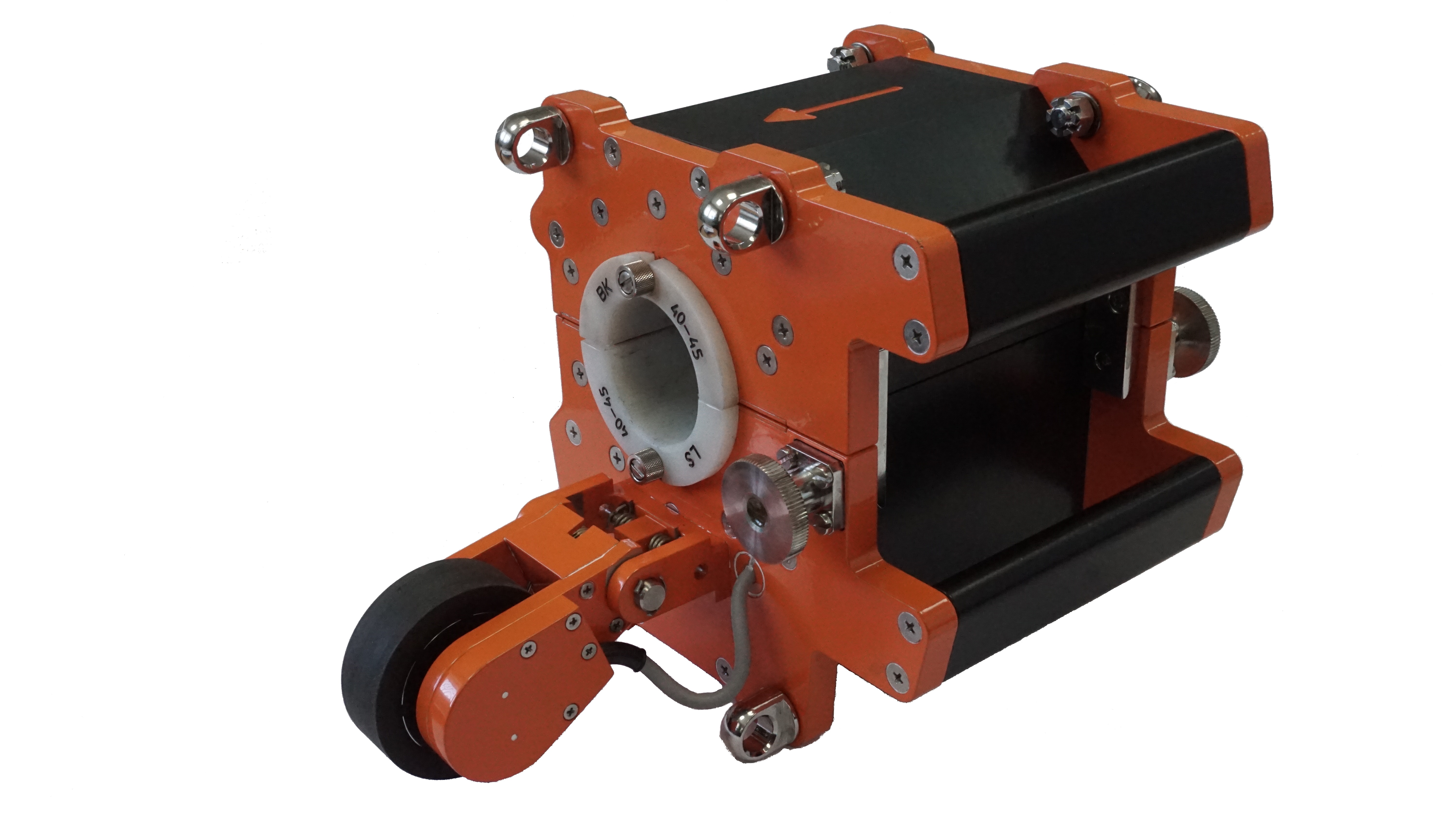

МH 22-45	desde 22 hasta 45	11	BU-M	IP67

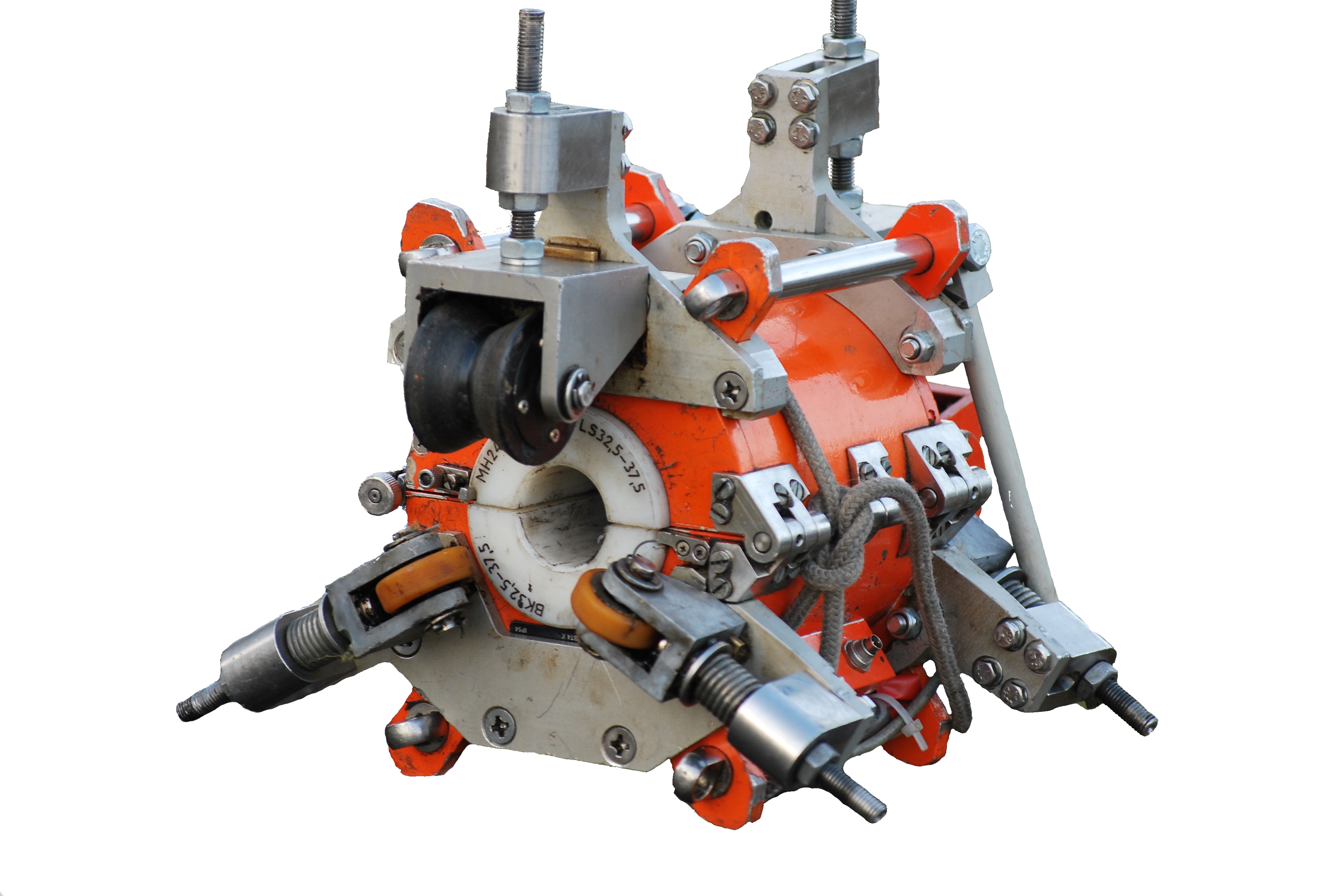

МH 24-64	desde 24 hasta 64	15	BU-16 or BU-M	IP54

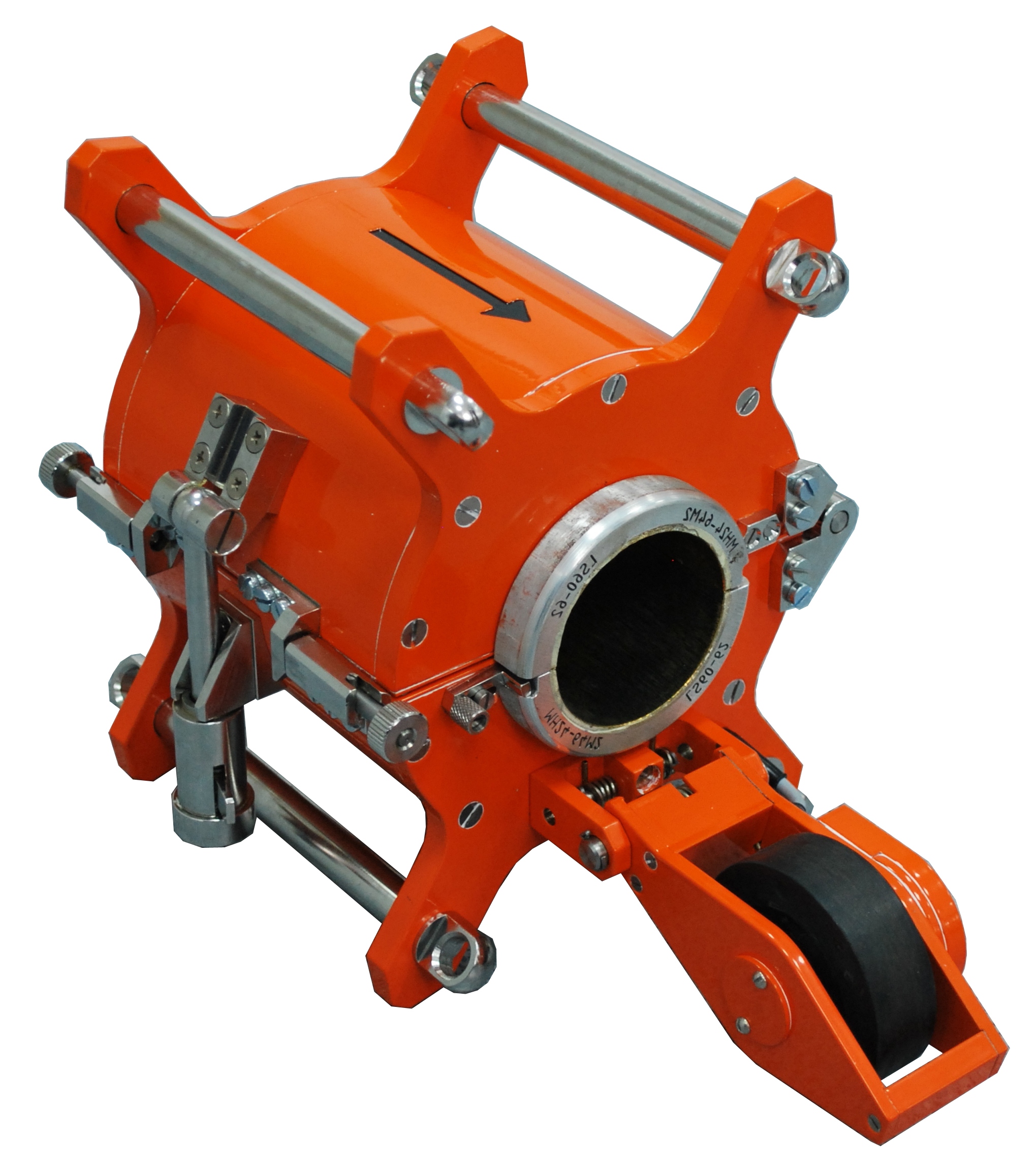

МH 24-64М3**	desde 24 hasta 64	15	BU-16 or BU-M	IP54
МH 24-64М5**	desde 24 hasta 64	15	BU-16 or BU-M	IP54
МH 40-64	desde 40 hasta 64	15	BU-16 or BU-M	IP65

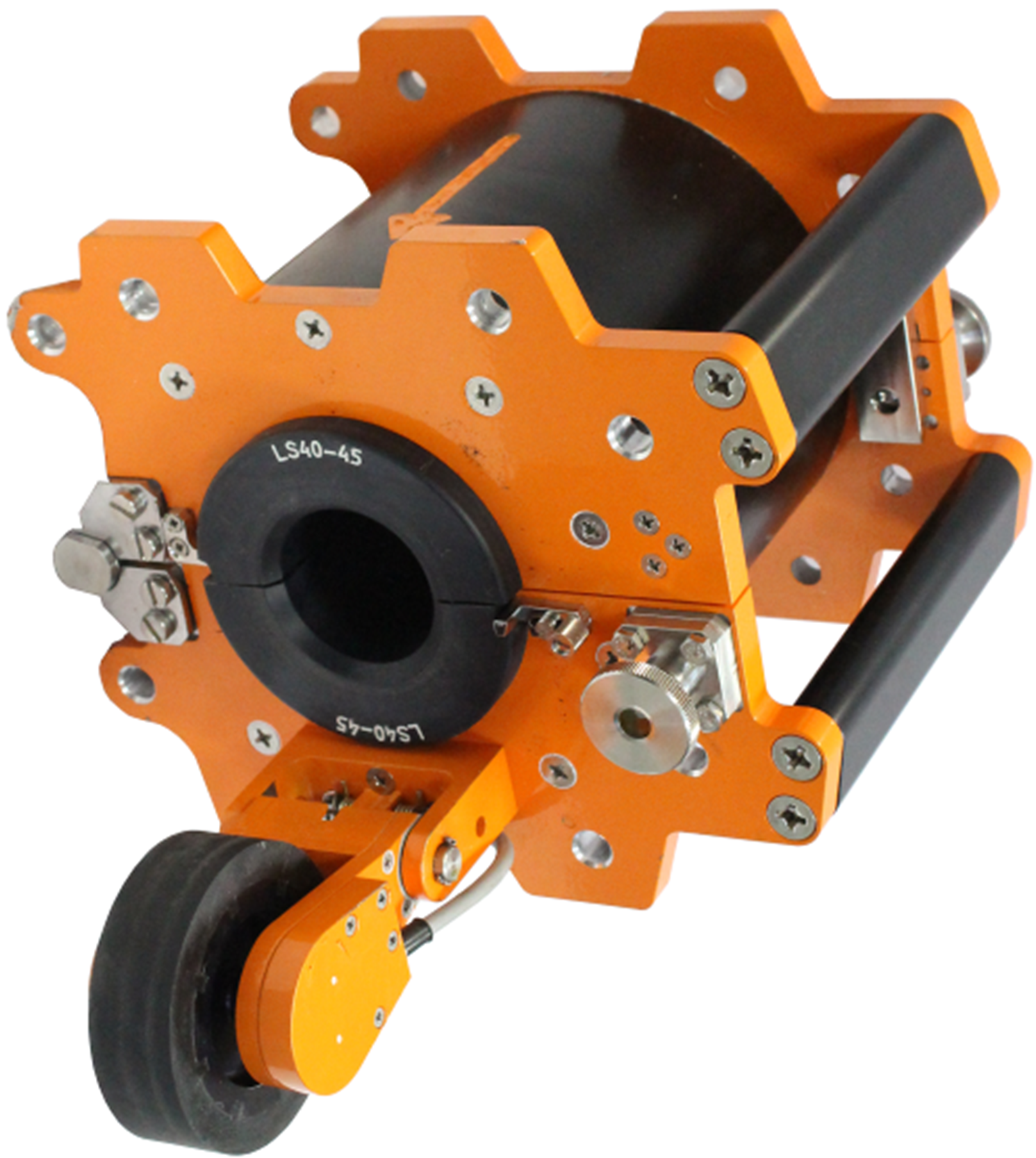

МH 40-70	desde 40 hasta 70	20	BU-16 or BU-M	IP66

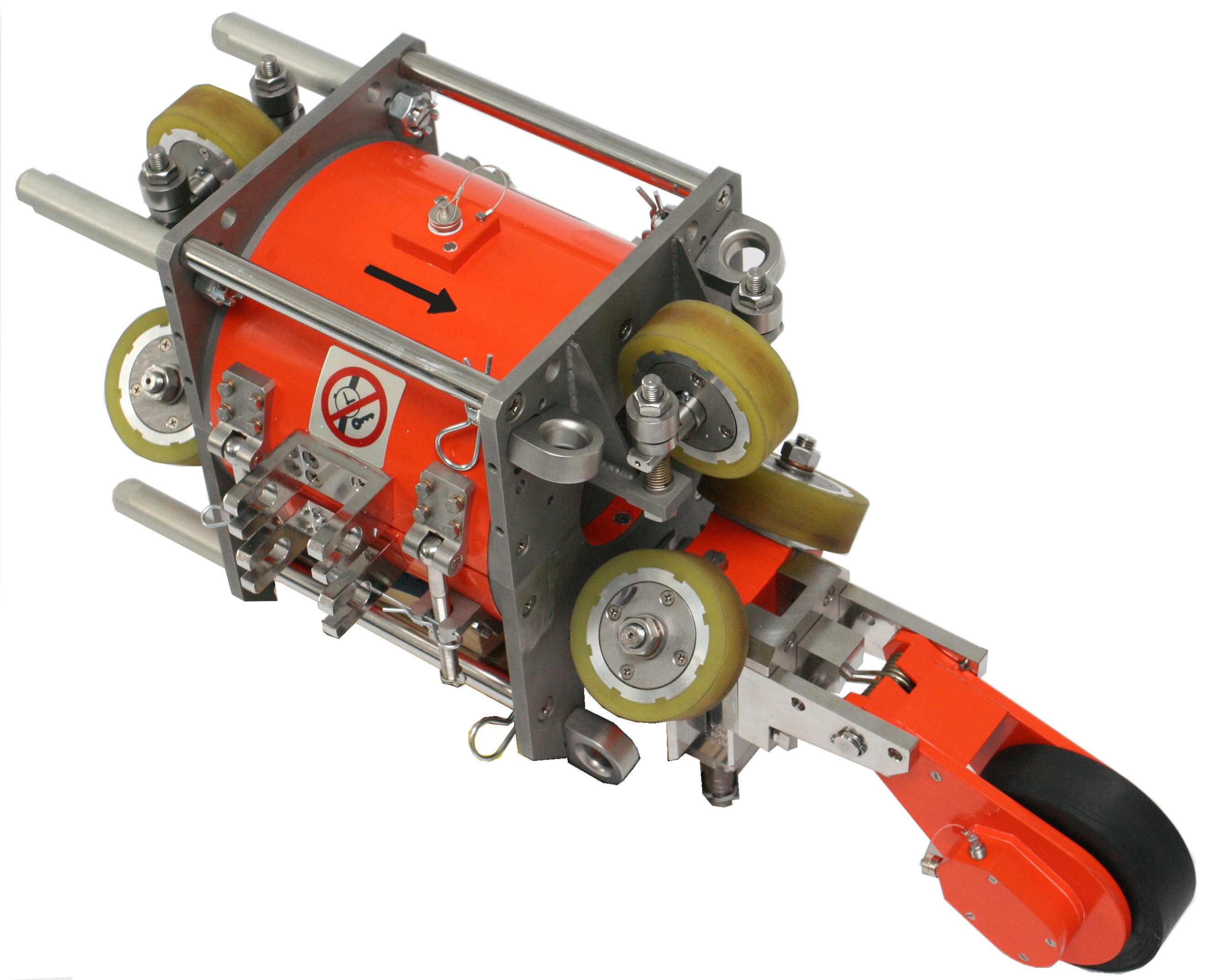

МH 60-85	desde 60 hasta 85	60	BU-16 or BU-M	IP65
МH 80-120***	desde 80 hasta 120	80	BU-16 or BU-M	IP65

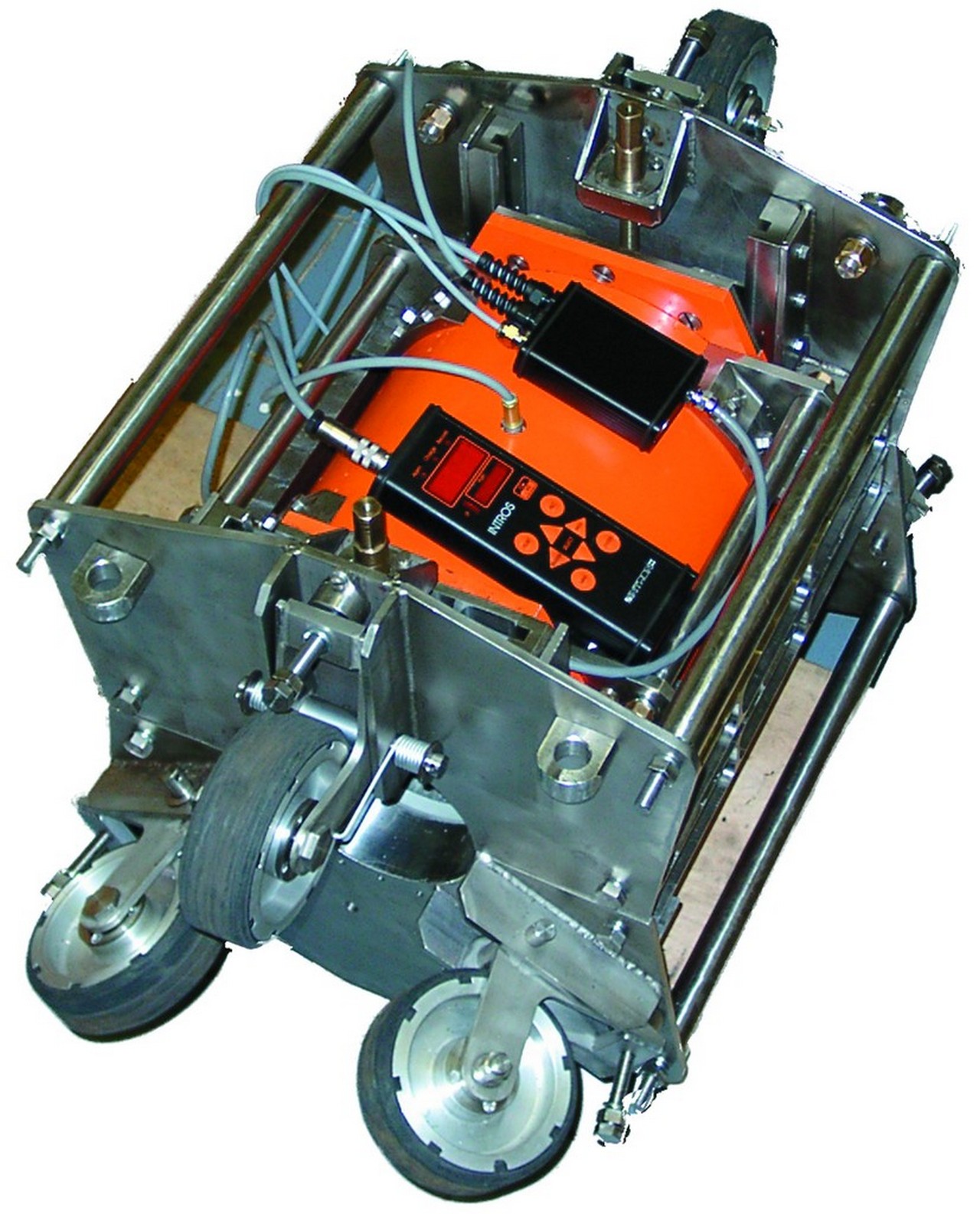

МH 100-150***	desde 100 hasta 150	124	BU-16 or BU-M	IP65
МH 100-175***	desde 100 hasta 175	134	BU-M	IP65

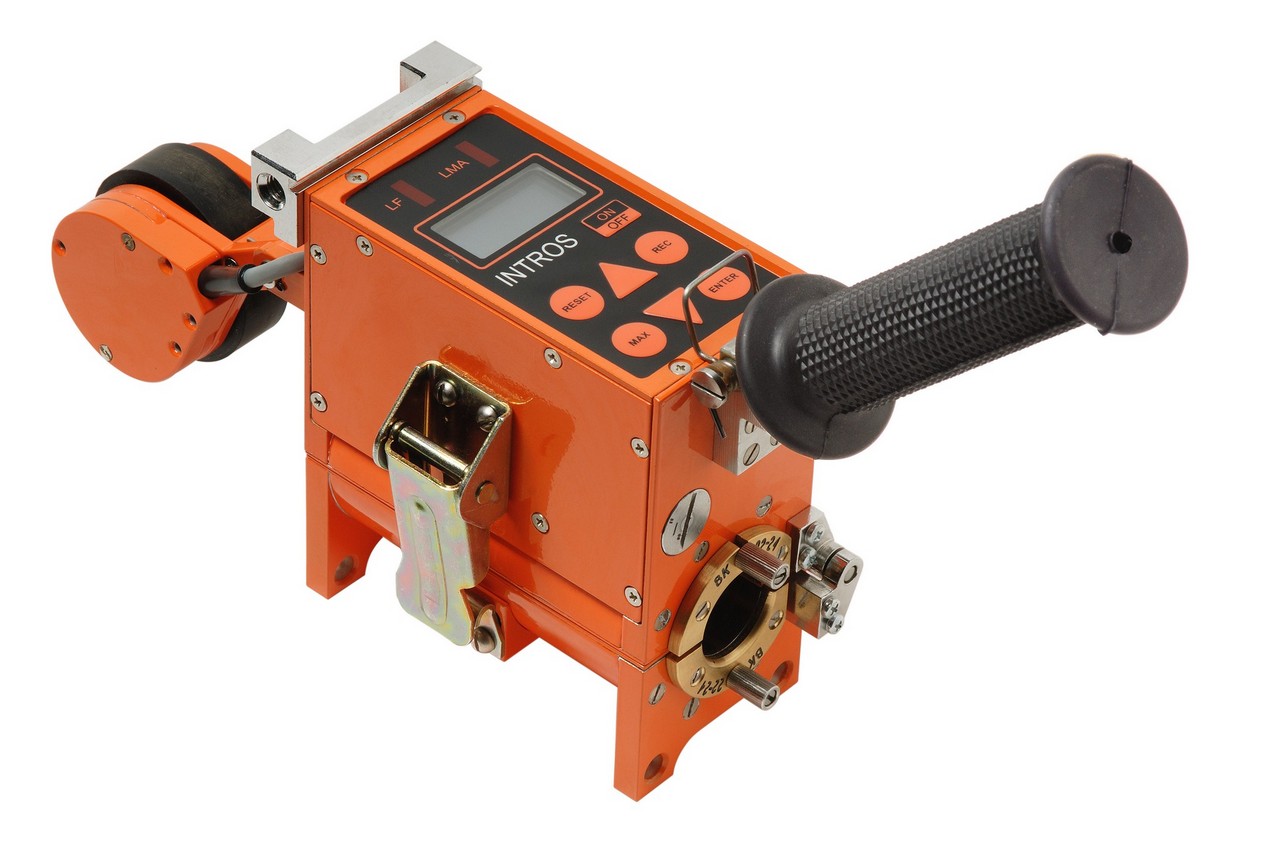

* En el equipo MB 8-24, la unidad recopiladora de datos estáe incluida en el mismo cuerpo con la cabeza magnética.

** La sensibilidad para la detección de los defectos localizados LF ha sido mejorada mediante la combinación de diferentes sensores POD.

*** La instalación requiere un sistema de rodante, que está incluido en el kit.

Tabla 2. Lista de las cabezas magnéticas para la inspección de cables planos y de goma.

Cabezas magnéticas para cables planos y de cables con goma	Ancho/espesor del cable, mm	Peso, kg	Unidad reopiladors de datos	IP nivel

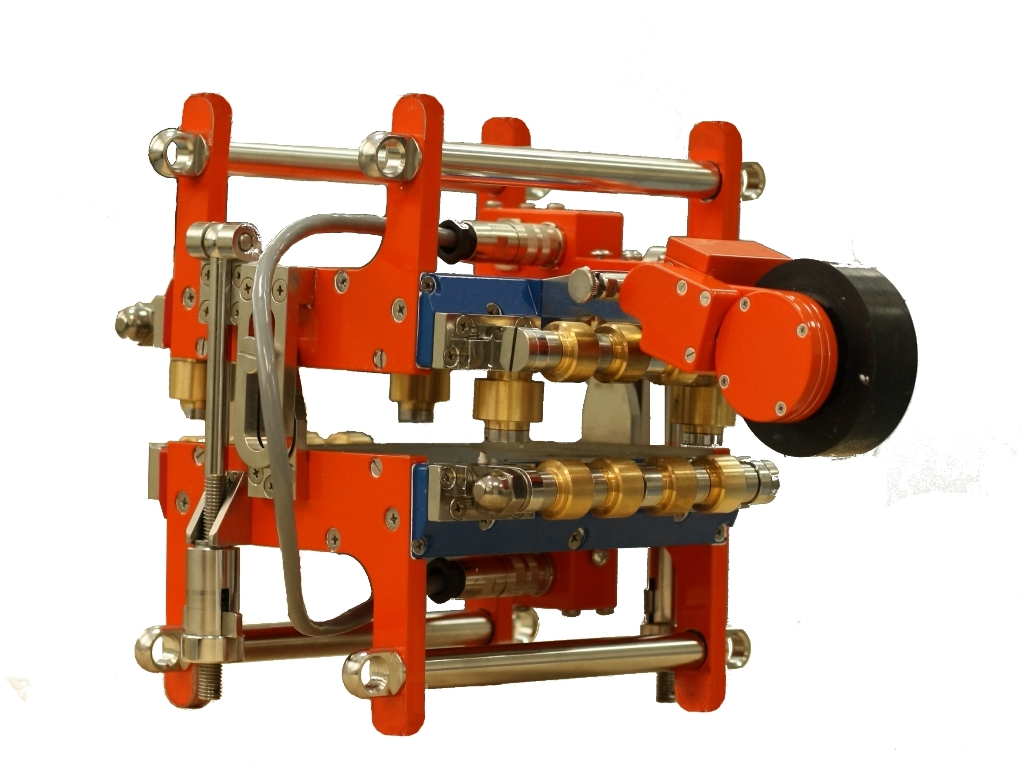

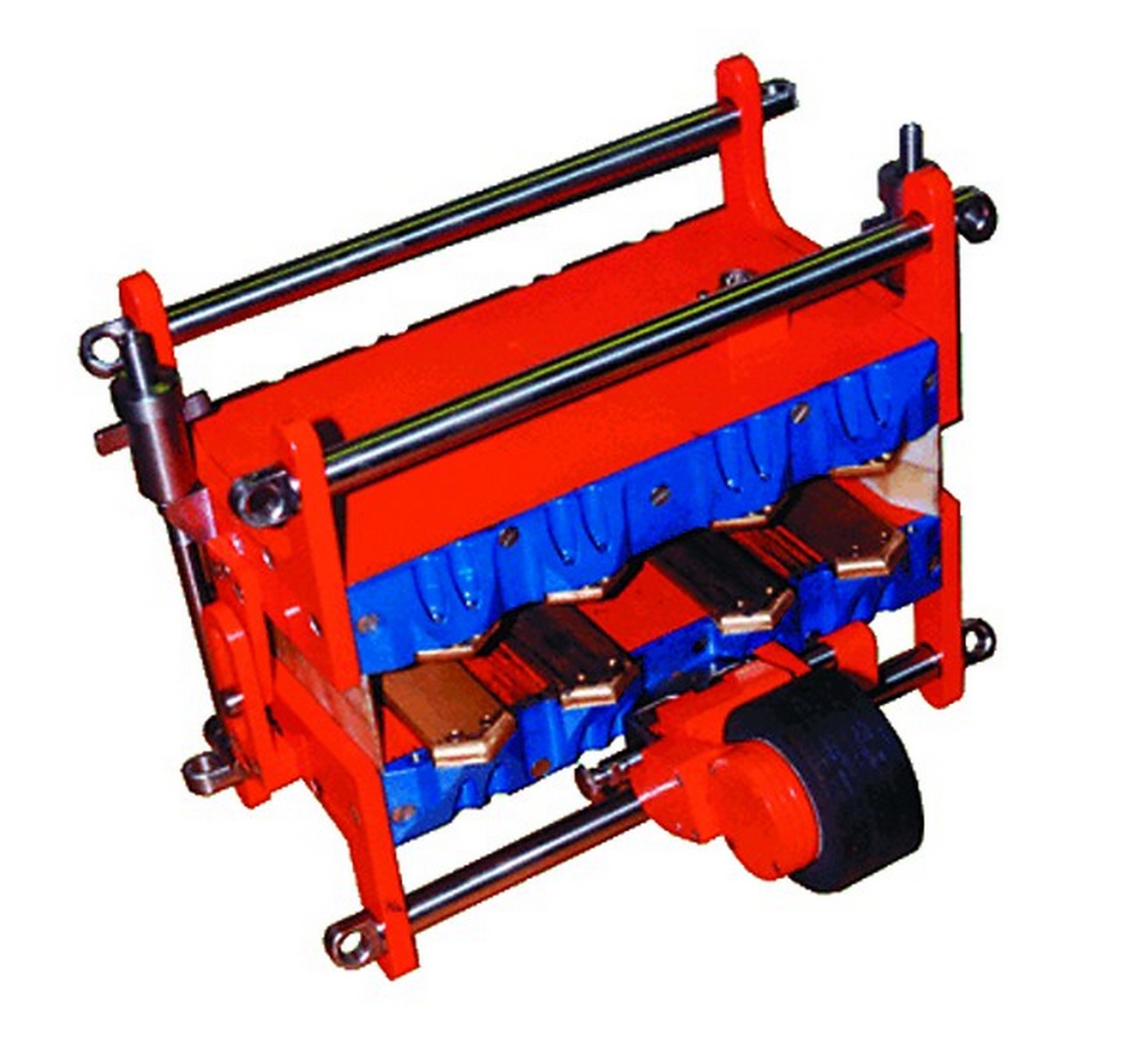

МH 124	72-124/11,5-20	9	BU-16	IP65
МH 233	124-233/20-38	23	BU-16	IP65
МH 124Р	72-124/23-28	10	BU-16 or BU-M	IP65

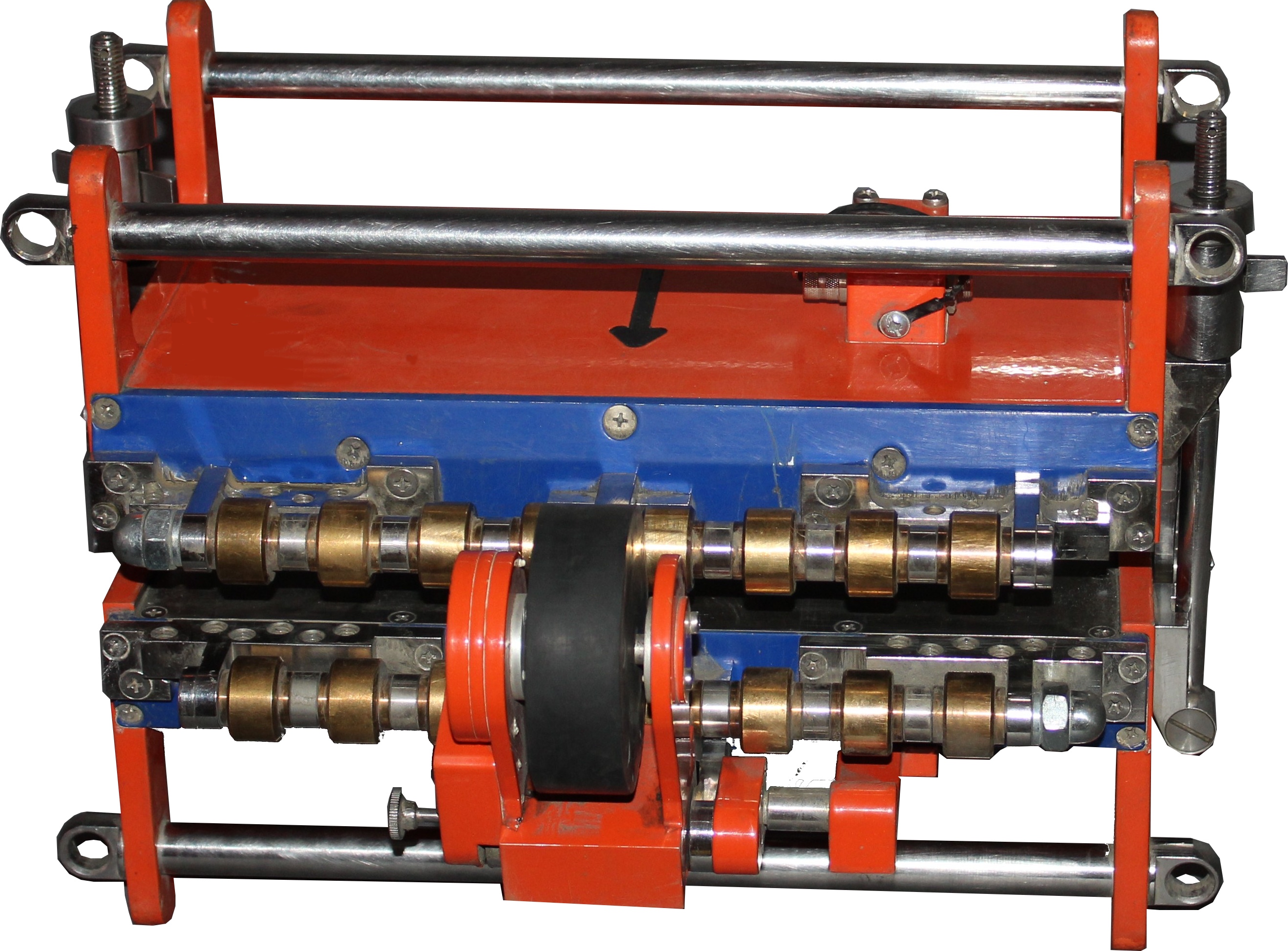

МH 233Р	124-233/29-35	26	BU-16 or BU-M	IP65

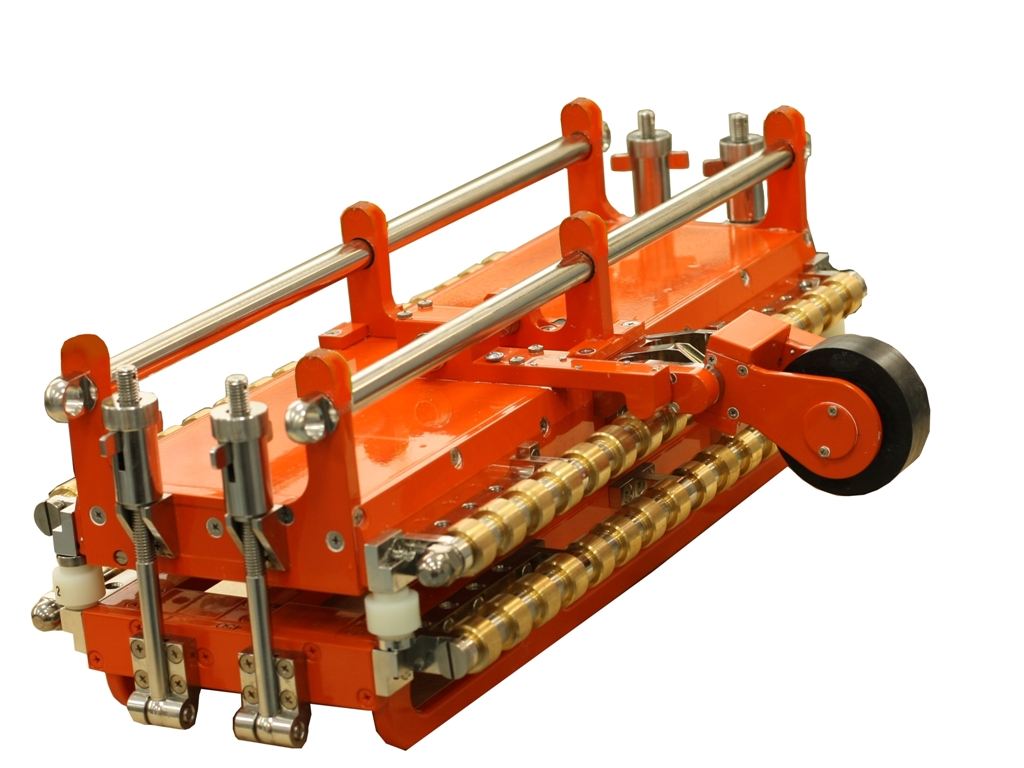

МH 450Р	233-450/15-24	29	BU-16 or BU-M	IP65

El programa Wintros ha sido creado para la descarga y analizis de los datos de la inspección desde la unidad recopladora de datos INTROS a la computadora. Wintros opera con Microsoft Windows XP (SP2, SP3) /Vista/7/8.1.

Funciones principales del programa Wintros

descarga de los datos desde la unidad recopiladora de datos en forma de gráficos;
cambio de la configuración del dispositivo;
visualización de los gráficos en la pantalla;
desplazamiento automático de los rastros;
análisis detallado de los datos;
comparación de diferentes gráficos;
procesamiento de datos como: filtrado, corte, reducción de ruido, etc .;
recalibración posterior del dispositivo, cambio de punto de referencia;
unión de partes de un gráfico en un gráfico;
establecimiento de los criterios de descarte en los gráficos;

búsqueda automática de defectos;
inclusión de comentarios en el gráfico;
impresión de los gráficos;
generación e impresión del informe de la inspección.

El programa Wintros RTV (Real-Time-View) ha sido desarrollado para la detección en línea de los gráficos, guardándolos en forma simultánea en la unidad recopiladora de datos. El programa Wintros RTV puede operar con Microsoft Windows XP (SP2, SP3) / Vista / 7.

Funciones principales del programa Wintros RTV

la detección es posible para todos los gráficos de acuerdo con la configuración del dispositivo;
el operador puede elegir gráficos de la pantalla;
los gráficos elegidos para su visualización tienen la misma vista que los gráficos mostrados en el programa Wintros;
la longitud visualizada del gráfico del cable se puede ajustar de 1 m hasta los 100 m;
la escala de los gráficos pueden cambiarse automáticamente a lo largo del eje y;
es posible la revisión detallada del gráfico por medio de la función “snapshot” en la pantalla;
el operador puede guardar datos en la unidad recopiladora de datos o en la computadora.
