INTROCOR М-150
Información General

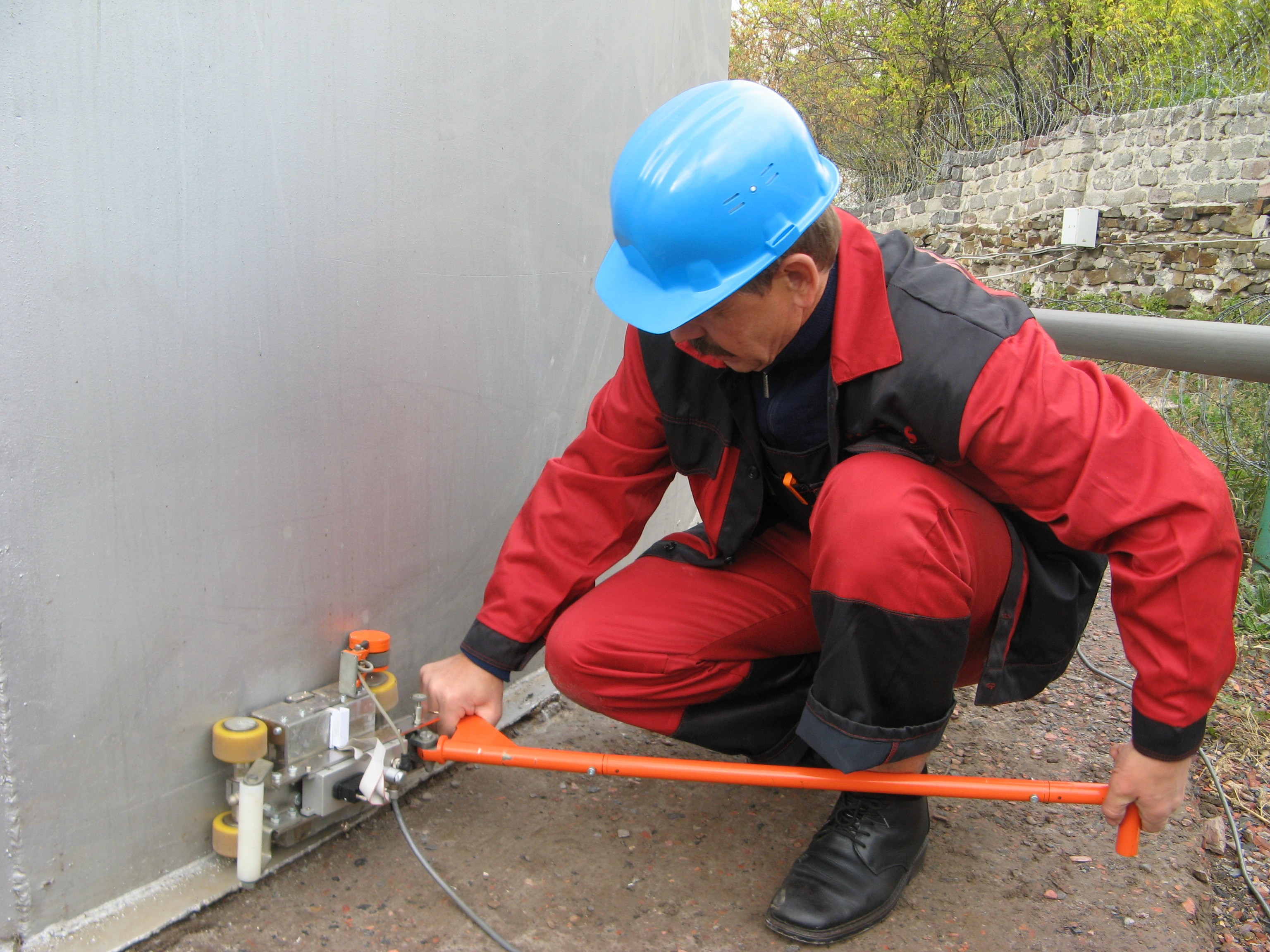

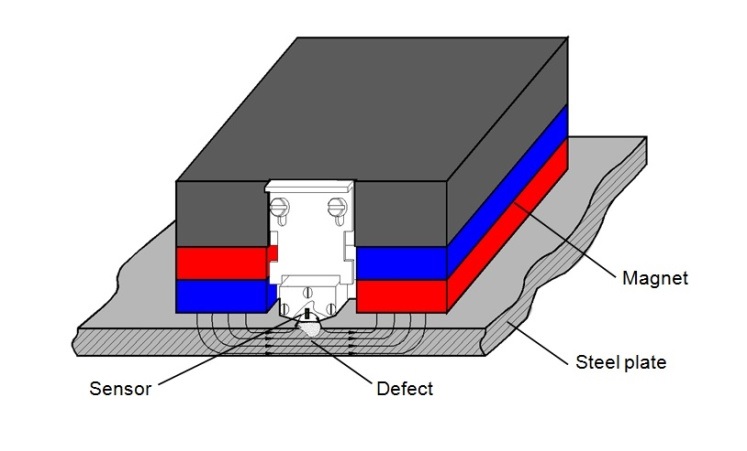

El escáner INTROCOR M-150 está diseñado para inspeccionar mediante ensayos no destructivos de planchas de acero ferroso, por ejemplo: el piso, pared y techo del tanque de almacenamiento, para detectar corrosión y grietas. El escáner puede detectar y discriminar defectos en las superficies internas y externas de la plancha e identificar la superficie donde se encuentran los defectos. La inspección es posible, incluso de las planchas que tienen una protección o revestimiento no ferroso, y requiere solo de un acceso lateral. El equipo utiliza el principio de fuga del flujo magnético. Este posee imanes permanentes potentes para magnetizar la plancha de acero. Si la plancha de acero se degrada debido a la corrosión o contiene grietas, la fuga del flujo varía y la señal es captada por el sensor que la transfiere a la tableta, donde esta información se procesa con un programa especial.
El equipo INTROCOR M-150 es un equipo confiable y efectivo para la inspección de tanques de almacenamiento en superficie. El equipo detecta defectos, tales como grietas transversales, picaduras y corrosión en general. Además de la medición del espesor de la plancha y del espesor de planchas con un recubrimiento efectivo. El equipo consiste de un escáner MFL
y una unidad de procesamiento y visualización (PDU)
, que controla el funcionamiento del equipo, almacena datos y realiza las descargas de datos para su análisis con el programa Wintrocor.
El equipo INTROCOR M-150 ha demostrado ser rentable, fácil de operar, preciso y confiable para la inspección de tanques, pisos, techos y paredes de embarcaciones y otro tipo de estructuras.
Especificación técnica
| Principio de operación | Fuga de flujo magnético |
| Sensores integrados | Efecto Hall y corriente Inducida |
| Cantidad de sensores de efecto Hall | 48 |
| Cantidad de sensores de corriente inducida | 3 |
| Superficie inspeccionada | Interior y exterior |
| Ancho del escaneado | 150 mm |
| Método de desplazamiento | Manual |
| Velocidad de inspección | Desde 0 hasta 1 m/s |
| Espesor de acero, máximo | Desde 4 hasta 16 mm |
| Inspección a través del recubrimiento | Si, si es no ferroso |
| Espesor del recubrimiento, máximo | 6 mm |
| Umbral de sensibilidad | 10% del espesor de la plancha de acero |
| Unidad electrónica | Tableta |
| Fuente de alimentación | Baterías recargables |
| Tiempo de funcionamiento continuo | 6 horas |
| Peso sin la palanca principal y tableta | 20 kg |
| Dimensiones (L x W x H) sin mango principal | 430 x 210 x 170 mm |
| Temperatura ambiente | De -25 hasta + 55°C |
| Protección | IP 65 |
| Versión a prueba de explosiones | Si |
| Mapeo | Si |
| Embalaje de transporte | Cumple con los requisitos IATA para sujetos magnéticos |
